圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。

圖紙介紹：

四川營山縣楊總造價20萬一層中式自建房設計圖。建筑采用白墻灰藍色瓦設計，展現中式韻味，富有格調。門廳寬敞的連廊設計，再加上三根方形圓柱，彰顯大氣。圓柱，圍欄以及窗套采用深褐色，凸出整體建筑。雖然楊總這款建筑只有一層的設計，屬于小戶型面積，但處處彰顯別墅細節。前后左右四面開窗設計，室內空間更加明亮，視野上也更加的開闊。留有后門的設計，符合現代農村建房需求，方便業主進出。屋頂設有老虎窗，美觀程度以及通風都極佳。喜歡中式風格的業主，這款可能就是你要尋找的設計圖哦！

設計功能：

☑ 占地尺寸：15.36*10.5米

☑ 占地面積：167.54㎡

☑建筑面積：167.54㎡

☑ 建筑結構：磚混結構

☑ 造價估算：17-22萬

☑ 一層建筑面積（包含外墻）：167.54㎡

注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。

施工參數：
建筑層數：地上1層，建筑總高度（到屋脊高度）6.335米，建筑面積167.54平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.2米。

后期效果圖：

俯視效果圖：

背面效果圖：

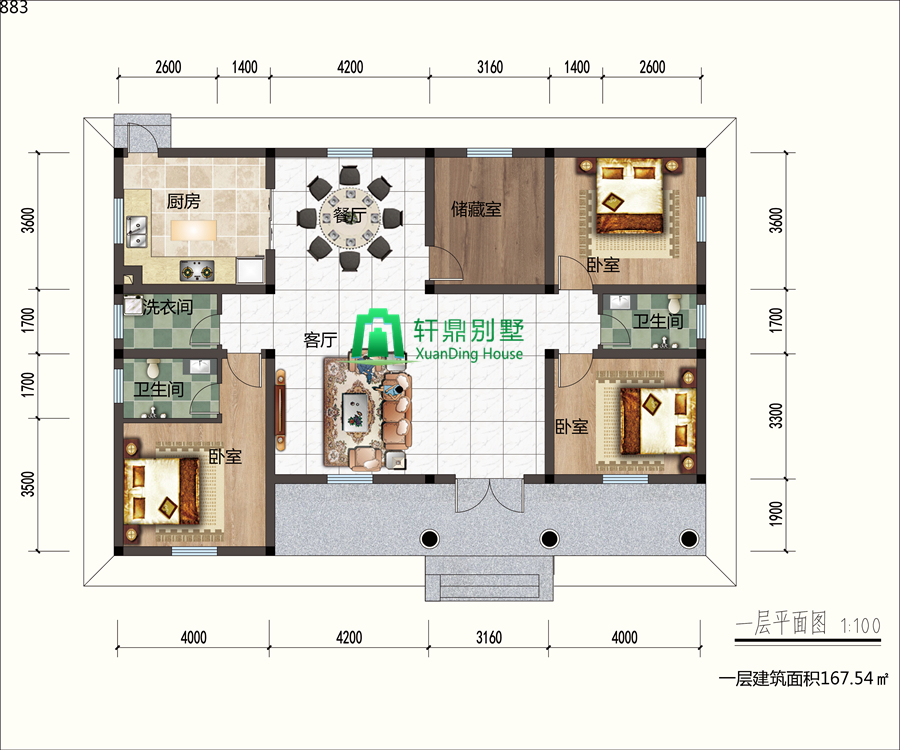

一層平面圖： 門廳，客廳，臥室，衛生間，洗衣間，廚房，餐廳，儲藏室。本層共有三間臥室設計，滿足一家三口的日常居住。人口較多的，可以將儲藏室改為臥室使用。廚房位置留有后門，方便業主進出，倒垃圾等。

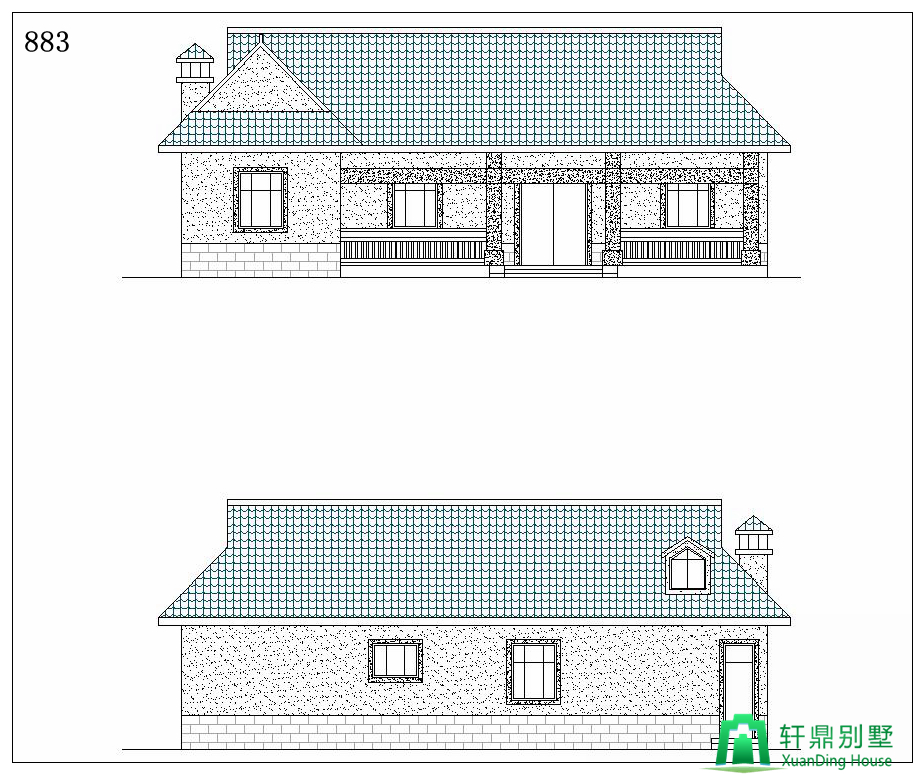

正背立面圖：

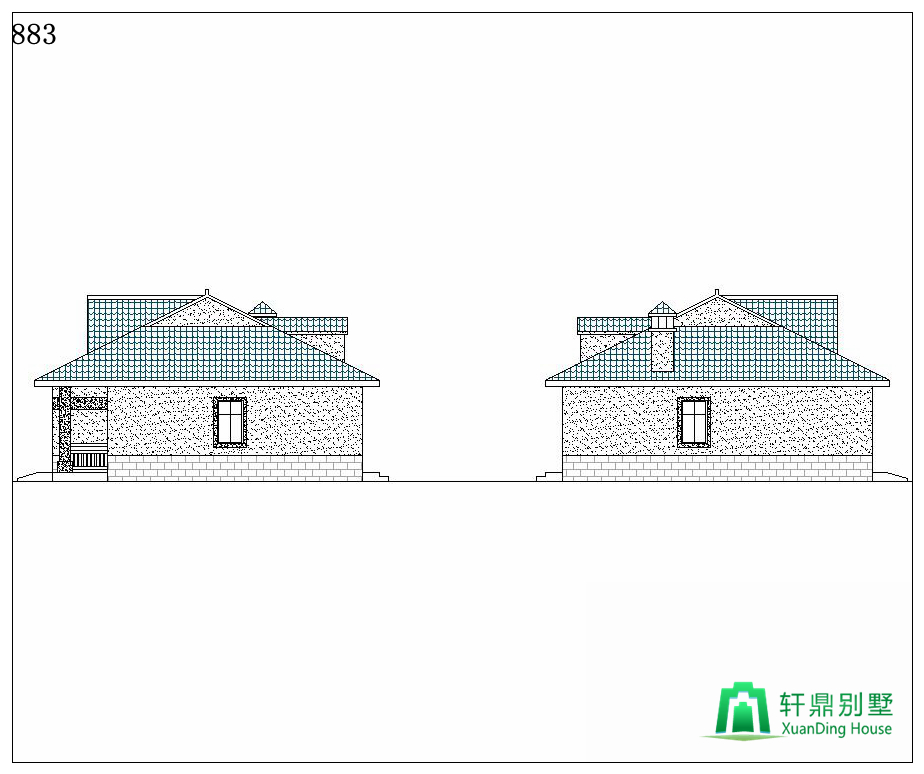

左右立面圖：
