圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。

圖紙介紹：

湖南柳總新中式20*12兩層別墅設計圖劉總住宅。建筑整體為中式風格，墻體以淺褐色為主色調，門窗選用黑色，搭配灰色的臥瓦，讓建筑整體更加的自然好看與協調。一樓連廊處用四根大方柱，提升居住視覺感，更顯豪華大氣，也讓門樓盡顯高挑，為別墅帶來一絲神秘之感。二樓這大露臺，那個朋友看了不心動?不想建一棟這樣的別墅在村子里呢,在露臺上吹著春日的暖風，看著夏日的晚霞...滿足一家人住宿生活需求，內含全套施工圖紙，圖紙齊全，請朋友們放心購買。

設計功能：

☑ 占地尺寸：20*11.7米

☑ 占地面積：215.87㎡

☑建筑面積：358.41㎡

☑ 建筑結構：框架結構

☑ 造價估算：37-42萬

☑ 一層建筑面積（包含外墻）：215.87㎡

注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。

施工參數：
建筑層數：地上2層，建筑總高度（到屋脊高度）：9.55米，建筑面積358.41平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.6米，二層層高3.3米。

后期效果圖：

俯視效果圖：

背面效果圖:

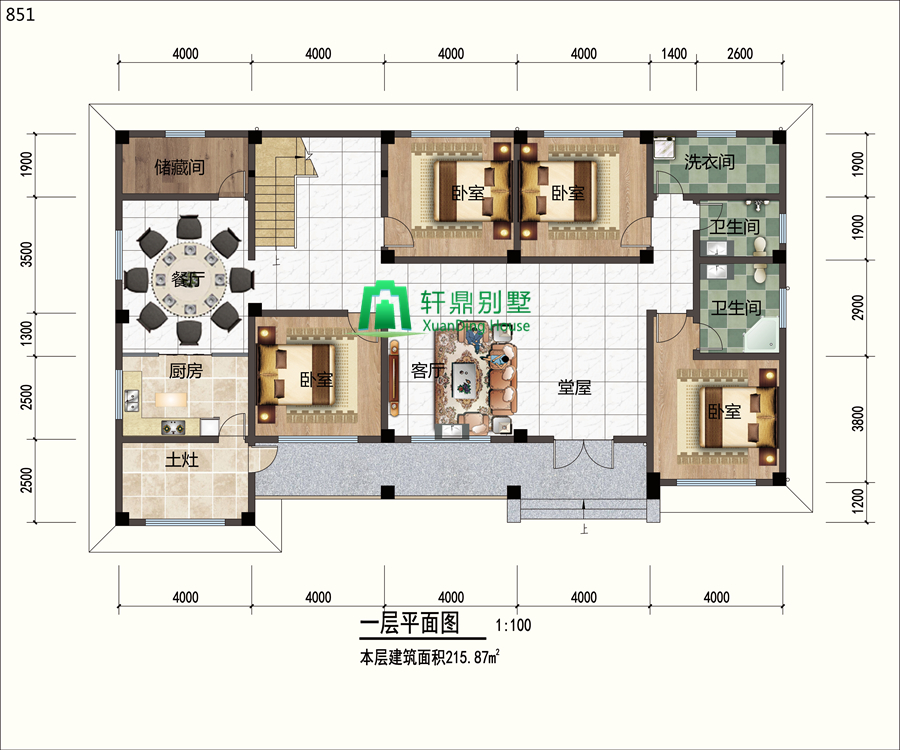

一層平面圖：堂屋，客廳，臥室，衛生間，廚房，土灶，餐廳，儲藏間。一樓建筑面積215平，共有四臥2衛。還單獨的設計了洗衣房以及儲藏室，讓家庭環境干凈整潔，餐廳的面積比較寬敞，可容納十多個朋友家庭聚餐。

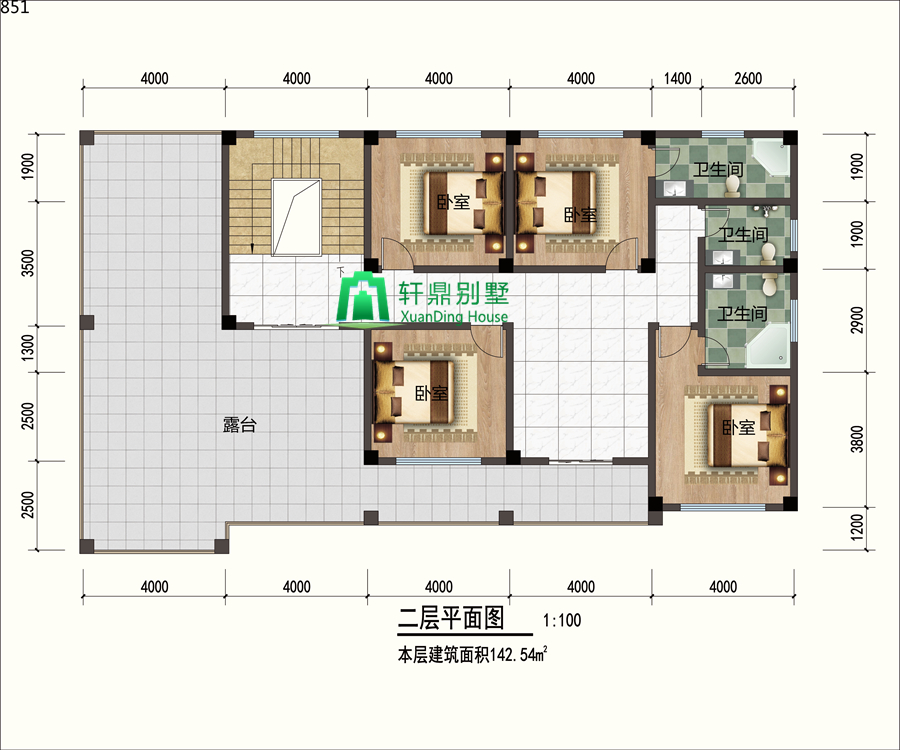

二層平面圖：臥室，衛生間，露臺。四臥三衛的設計。家庭成員再多也不用擔心臥室不夠分配的問題。小編最羨慕的就是柳總家的這個大露臺設計了，平時孩子玩耍，晾曬農作物或者搞個家庭派對等，都是很好的。

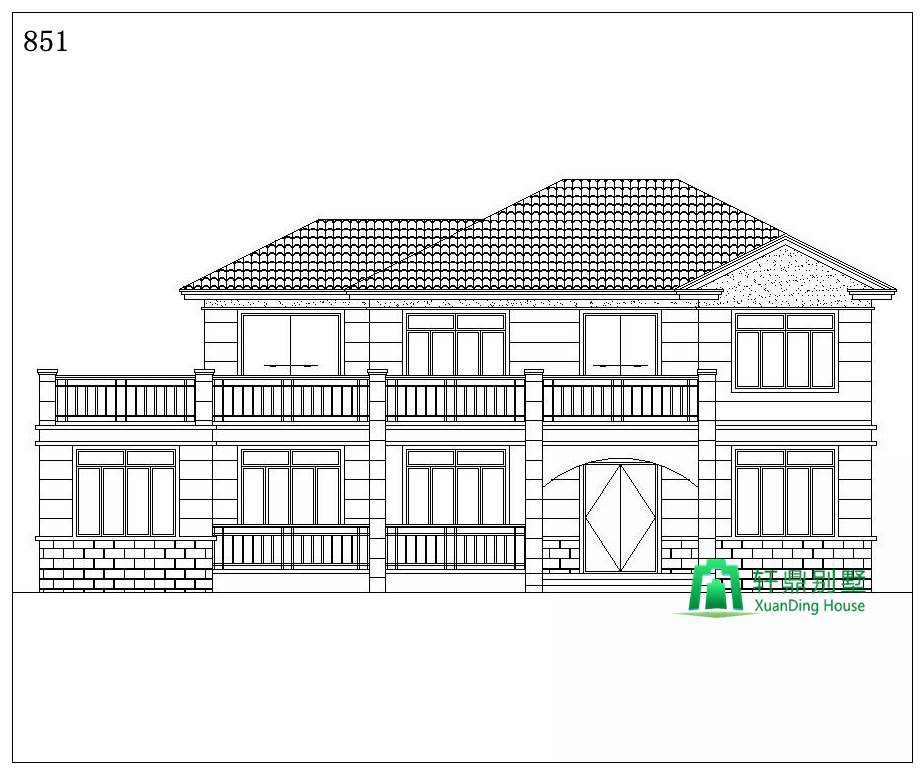

正立面圖：

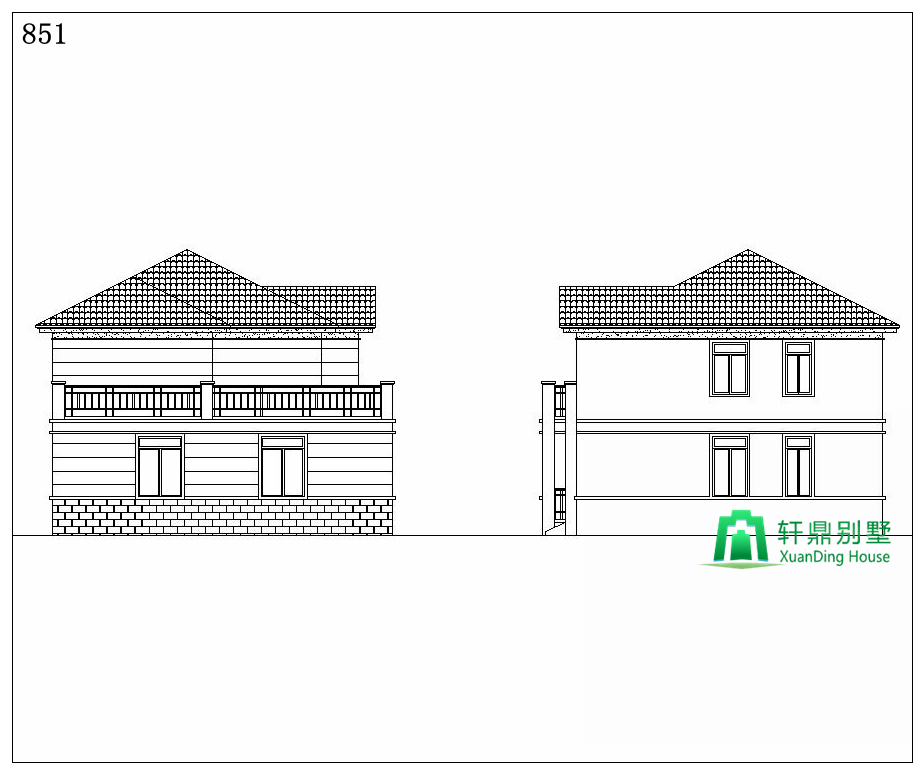

背立面圖：

左立面圖：
