圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。

圖紙介紹：

河北涿州市15*12李總二層法式別墅自建房。法式風格的別墅總有一種莊園風格的感覺，是一種浪漫的標志。李總這款別墅就是屬于法式一種。屋頂采用紅色的坡屋頂，外墻采用深色文化石，具有很強烈的沖擊感。弧形窗戶的設計，不僅奢華，外觀也獨特好看。讓別墅提升一個檔次。背面和側面也是大窗戶的設計，室內明亮更通透。圖紙齊全，請朋友們放心購買。

設計功能：

☑ 占地尺寸：15.24*12.24米

☑ 占地面積：173.91㎡

☑建筑面積：326.41㎡

☑ 建筑結構：磚混結構

☑ 造價估算：33-38萬

☑ 一層建筑面積（包含外墻）：173.91㎡

注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。

施工參數：
建筑層數：地上2層，建筑總高度（到屋脊高度）：8.872米，建筑面積326.41平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.6米，二層層高3.3米。

后期效果圖：

俯視效果圖：

背面效果圖:

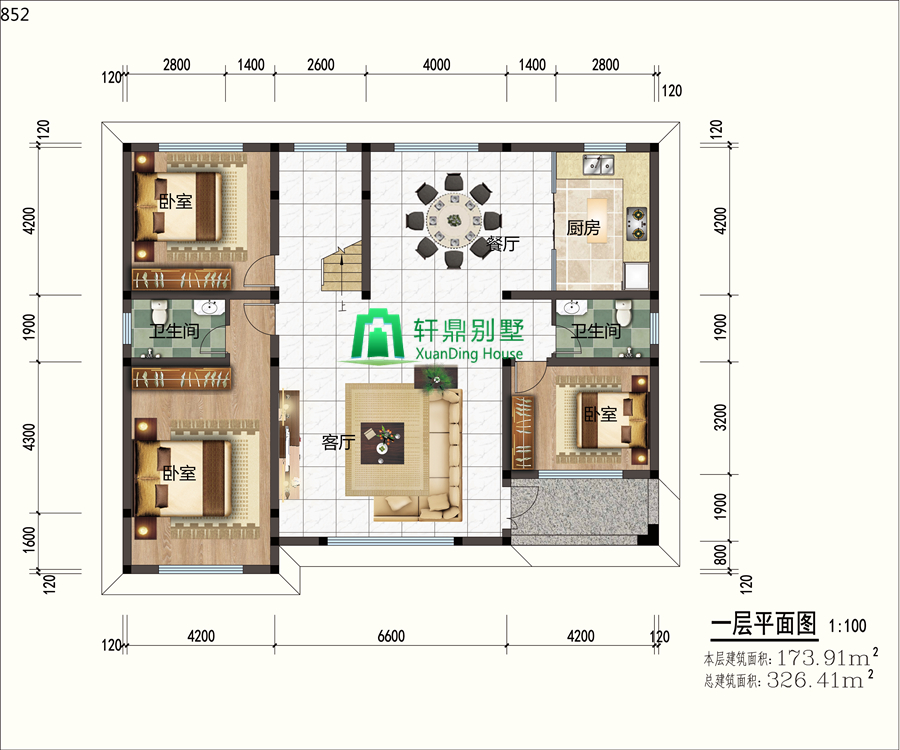

一層平面圖： 客廳，臥室，廚房，餐廳，衛生間。大面積的客廳，通透敞亮，方便業主日常的待客。共有三間臥室，其中一間帶有老人臥室，為老人的生活提供了便捷。

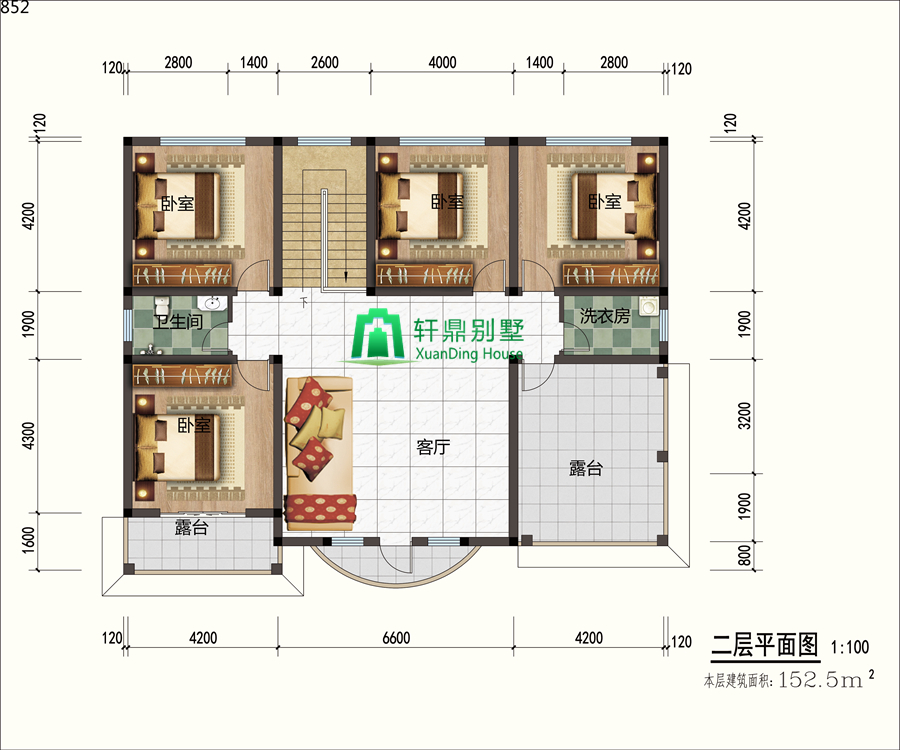

二層平面圖：客廳，臥室，衛生間，露臺。本層四室一廳的設計。不僅單獨一個大露臺，客廳還帶有半圓形露臺，造型獨特，讓外立面更加立體美觀。四間臥室的設計，滿足了一家人的生活需求。

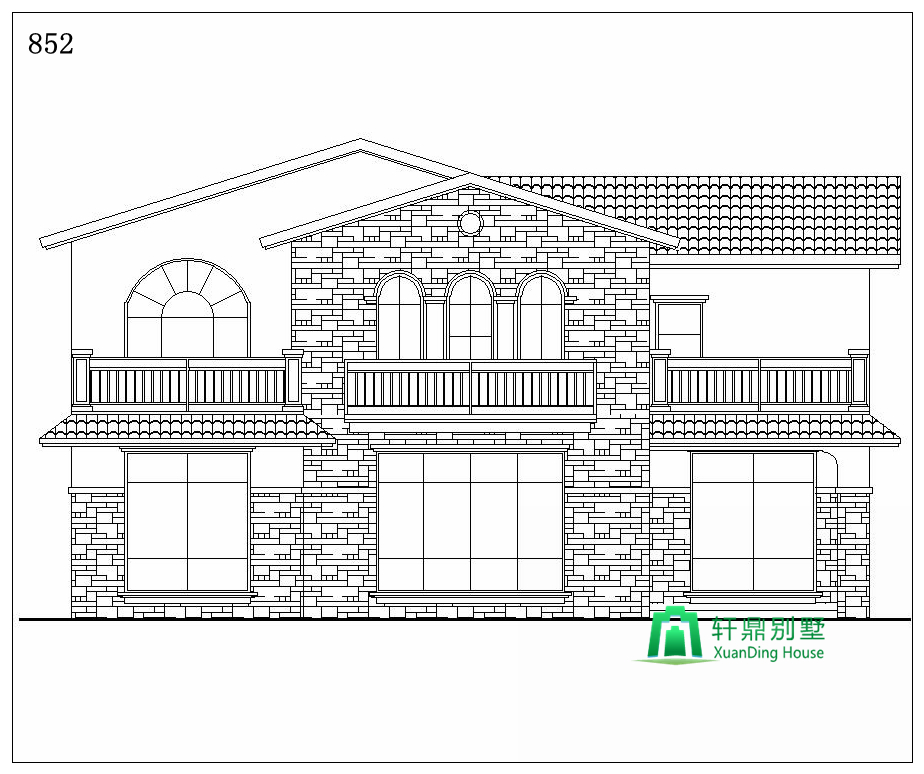

正立面圖：

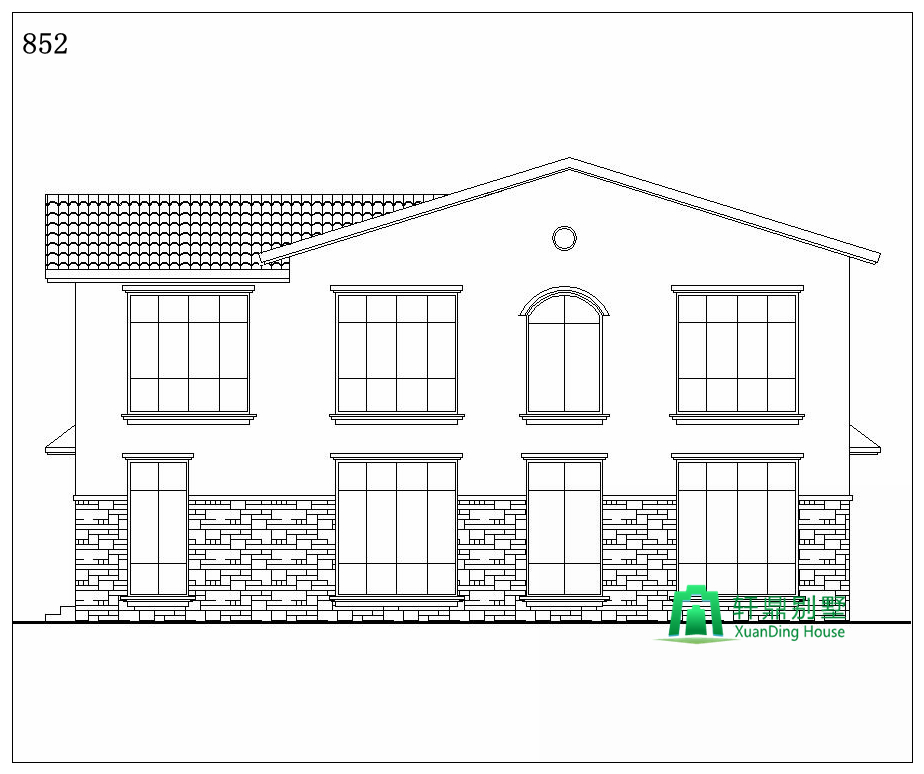

背立面圖：

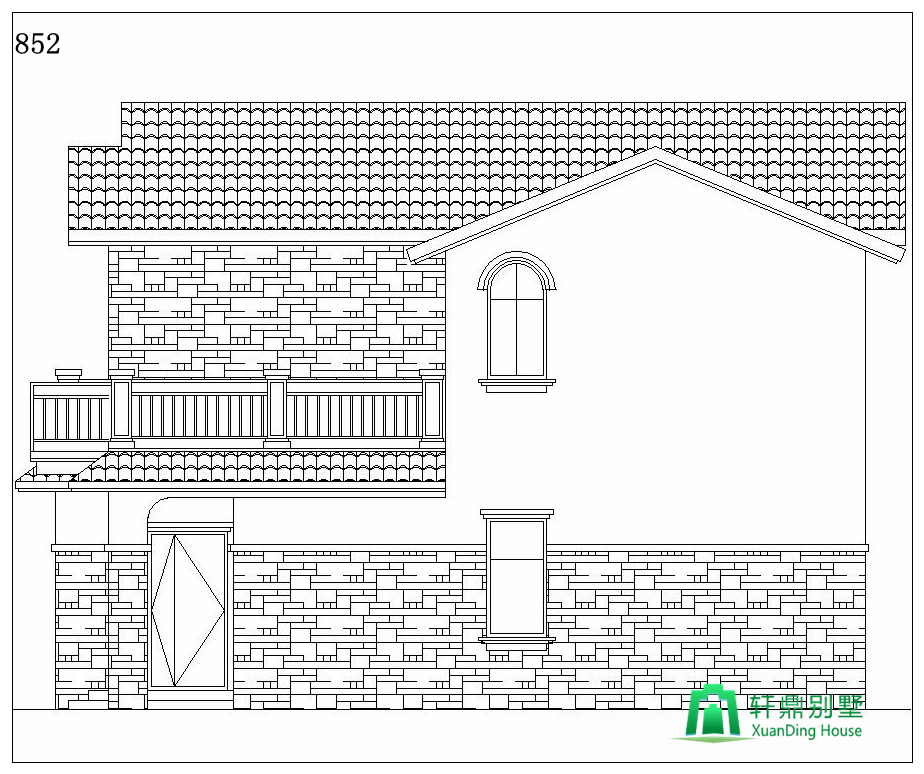

左立面圖：

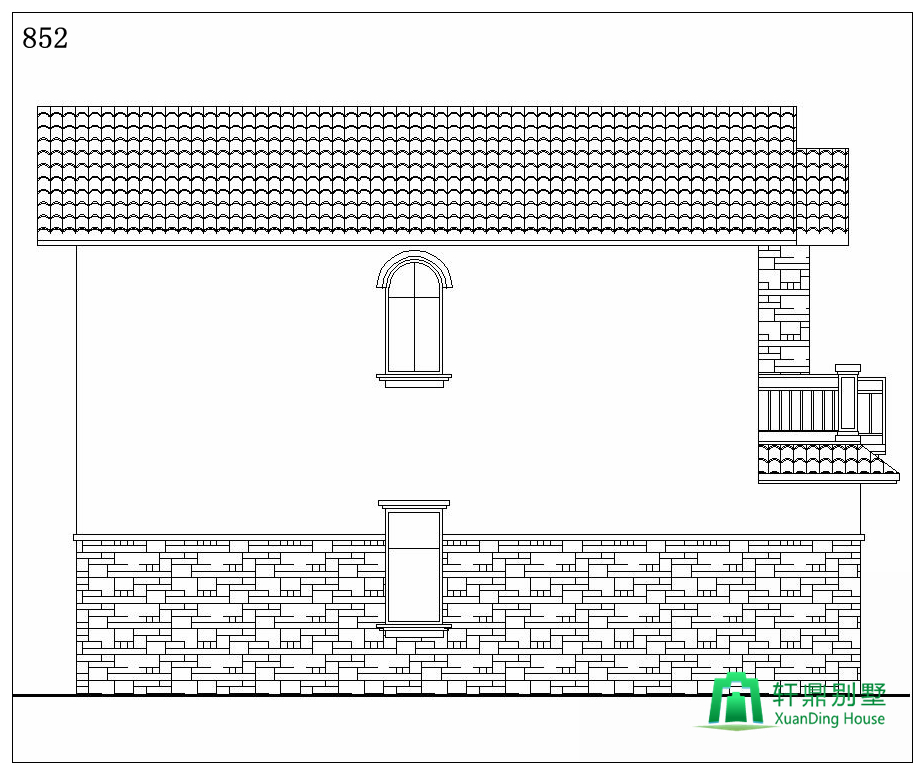

右立面圖：
