圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。

圖紙介紹：

四川南充嚴總占地140平二層歐式自建房設計圖。嚴總通過網站瀏覽聯系到我們軒鼎建筑，喜歡一款D761外觀效果設計圖。但宅基地面積不太符合，因老人在家里看著施工，自己沒有時間工作忙，便決定根據自家的一些實際情況進行定制。此款外觀風格是歐式設計。米黃色真石漆+藍色臥瓦鋪設。造型具有獨特的設計感，門廊用弧形進行鏈接，與右側的落地窗呼應。讓別墅更加凸顯格調。此款設計非常適合普通家庭建造，造價低，外形耐看。喜歡這款的朋友，趕快收藏吧。

設計功能：

☑ 占地尺寸：12.7*11.4米

☑ 占地面積：138.93㎡

☑建筑面積：246.28㎡

☑ 建筑結構：磚混結構

☑ 造價估算：25-30萬

☑ 一層建筑面積（包含外墻）：138.93㎡

注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。

施工參數：
建筑層數：地上2層，建筑總高度（到屋脊高度）9.799米，建筑面積246.28平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.4米，二層層高3.0米。

后期效果圖：

俯視效果圖：

側面效果圖：

背面效果圖：

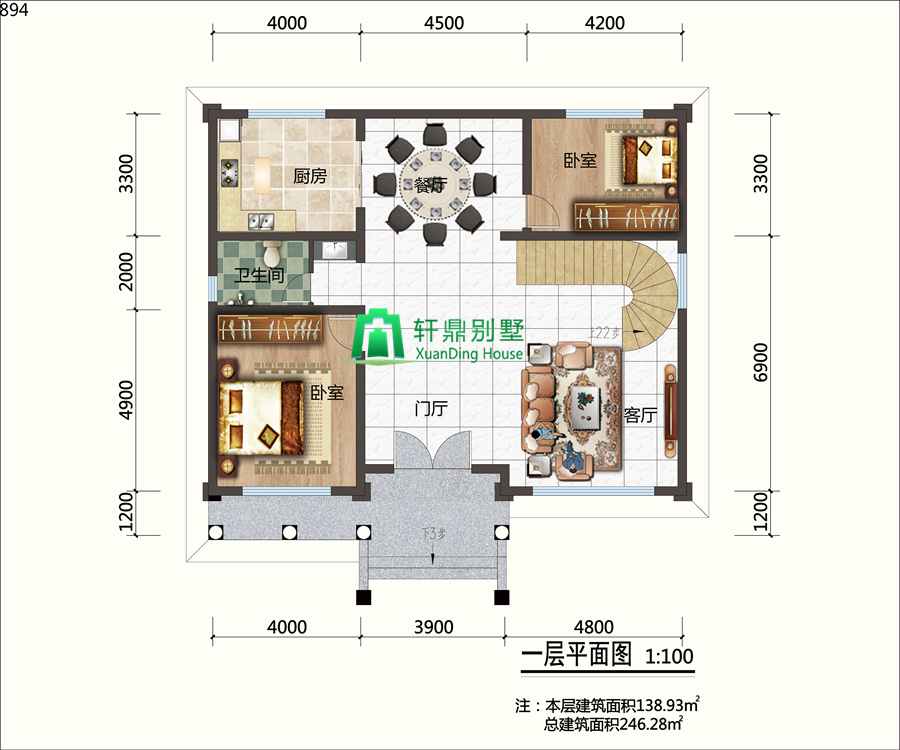

一層平面圖： 門廳，客廳，臥室，廚房，餐廳，衛生間。進門右側是客廳，接待客人，寬敞明亮，挑空客廳，提升內部空間。兩間臥室設計，為老人和客人提供便捷。

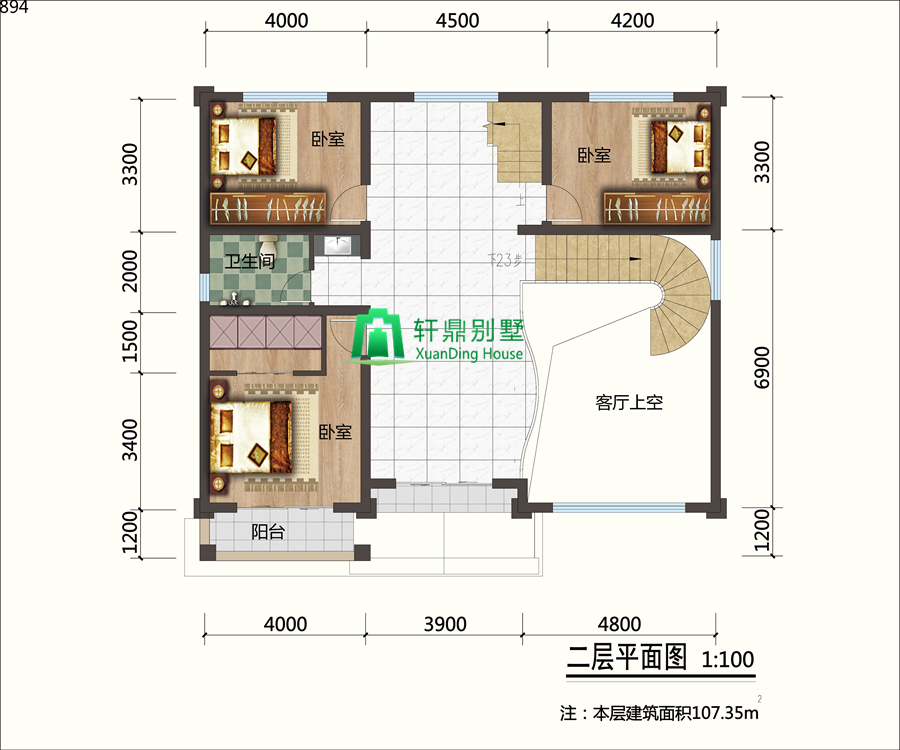

二層平面圖：活動廳，臥室，衛生間，陽臺。二樓設計了三間臥室，一間主臥，兩間次臥。衛生間是干濕分離設計，提升生活品質。主臥帶有陽臺+衣帽間設計，生活質量提升。

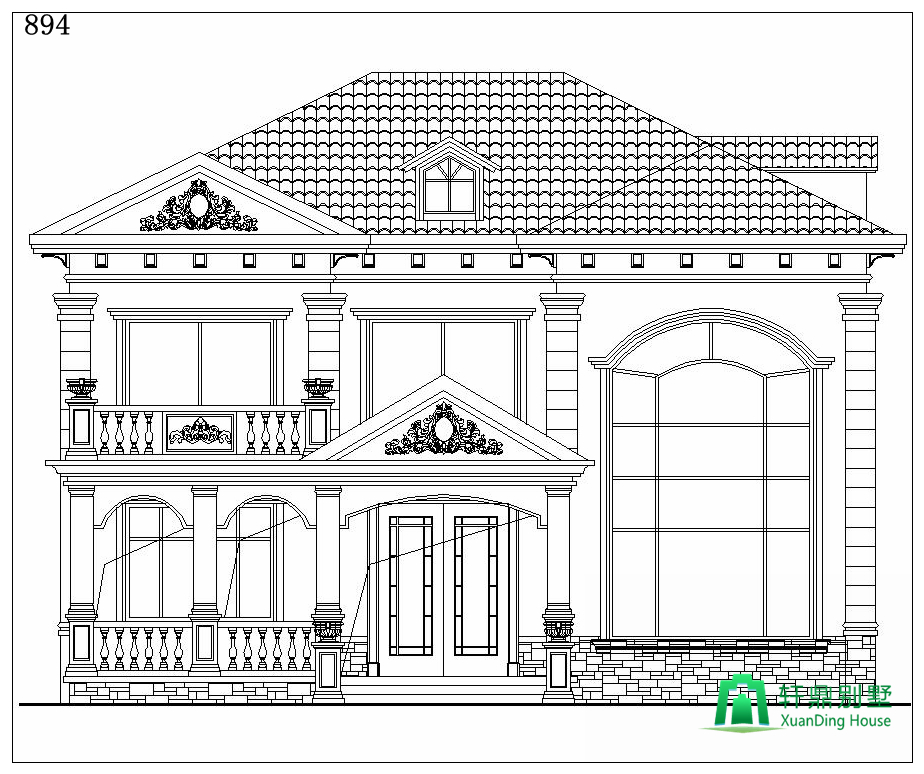

正立面圖：

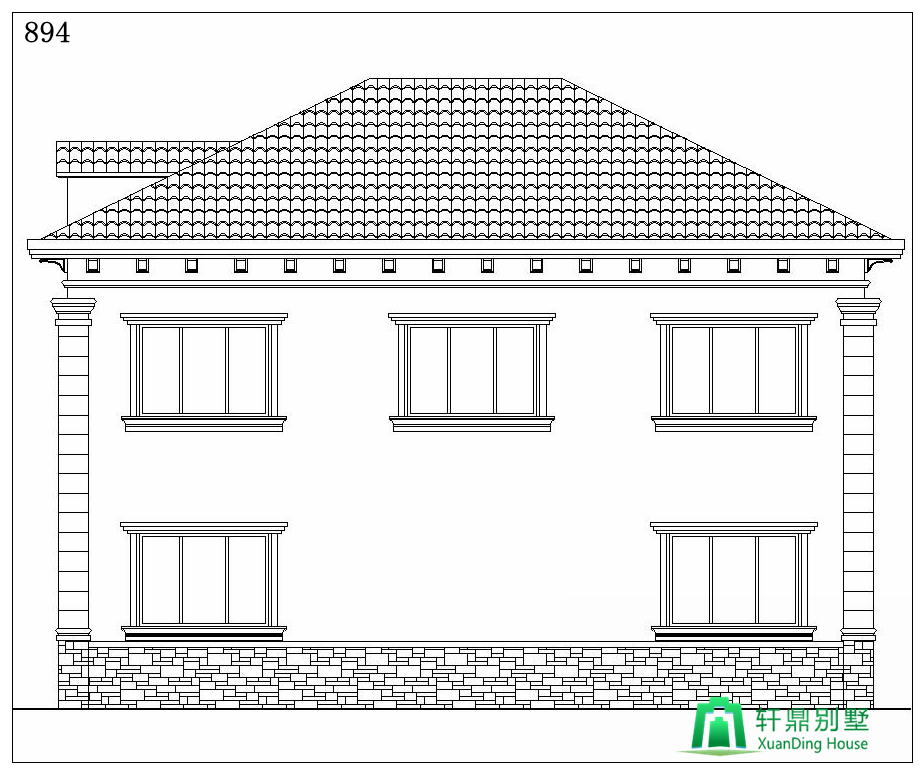

背立面圖：

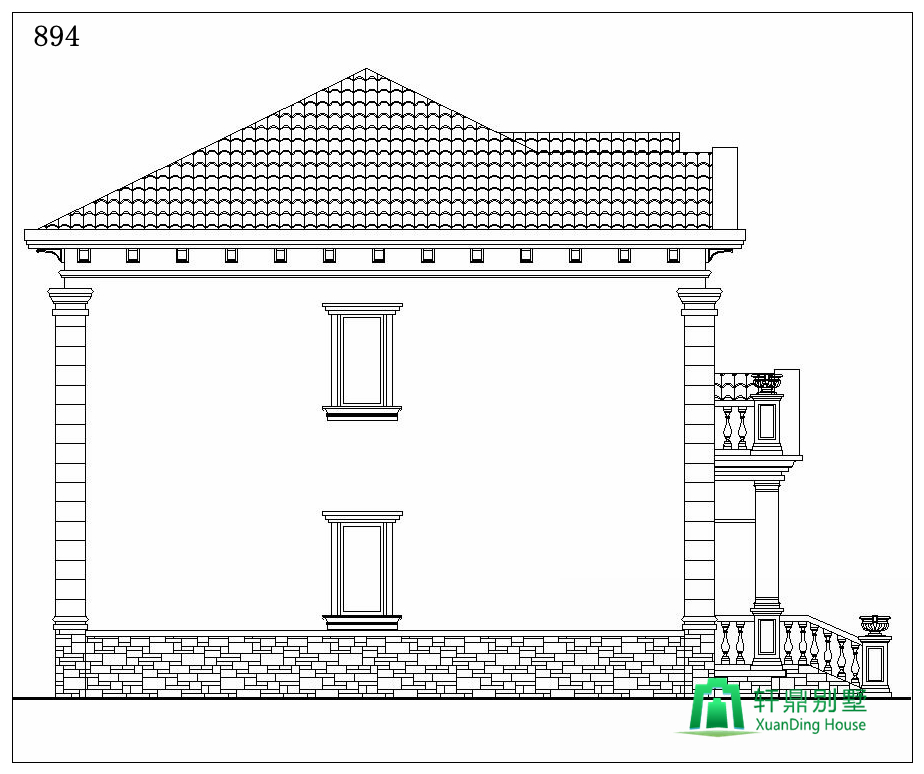

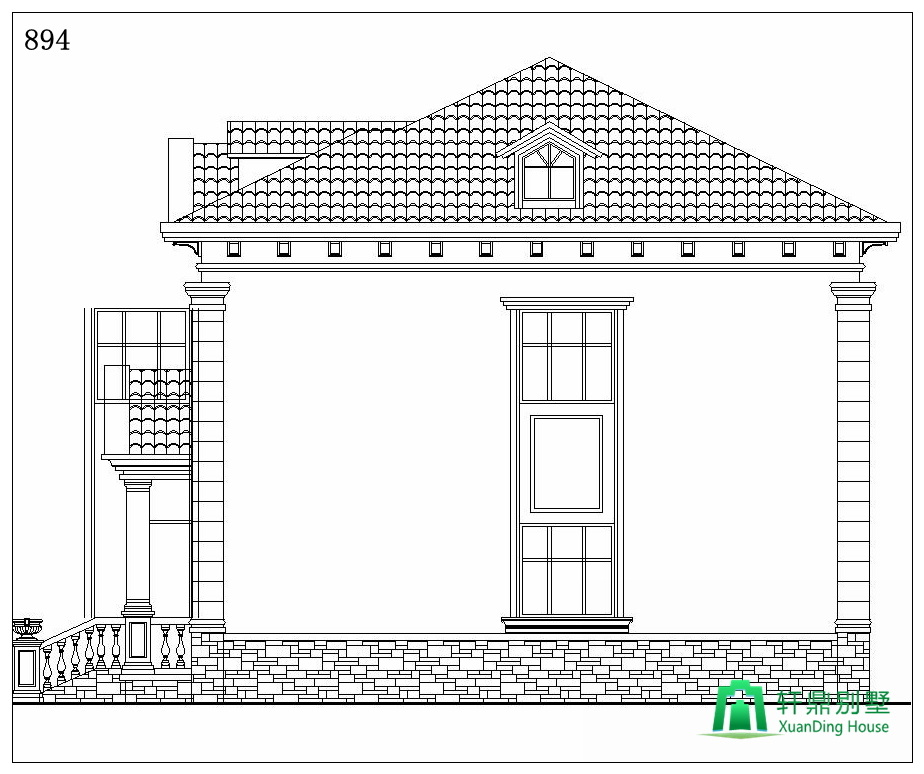

左立面圖：

右立面圖：
