圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。

圖紙介紹：

湖南婁底龔總三層復式別墅自建房設計案例。這棟別墅建筑整體為歐式風格。設計師將立面整體采用同種米黃色淺色色調，屋頂用深色臥瓦。深淺色彩對比非常的明顯，再加上立柱以及歐式羅馬柱的設計，讓整棟別墅建筑瞬間充滿立體設計感和歐式效果。房屋背面二到三樓帶有連廊式陽臺，方便晾曬衣物被褥。不管從哪個角度采光以及觀景效果都是極佳的，通風效果也良好，是一款非常實用的農村三層復式設計方案。本款設計全套施工圖紙，圖紙齊全，請放心購買。

設計功能：

☑ 占地尺寸：14*14.8米

☑ 占地面積：186.44㎡

☑ 建筑面積：497.62㎡

☑ 建筑結構：框架結構

☑ 造價估算：50-55萬

☑ 一層建筑面積（包含外墻）：186.44㎡

注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：13.777米，建筑面積：497.62平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.6米，二層層高3.3米，三層層高3.3米。

后期效果圖：

側面效果圖：

俯視效果圖：

背面效果圖：

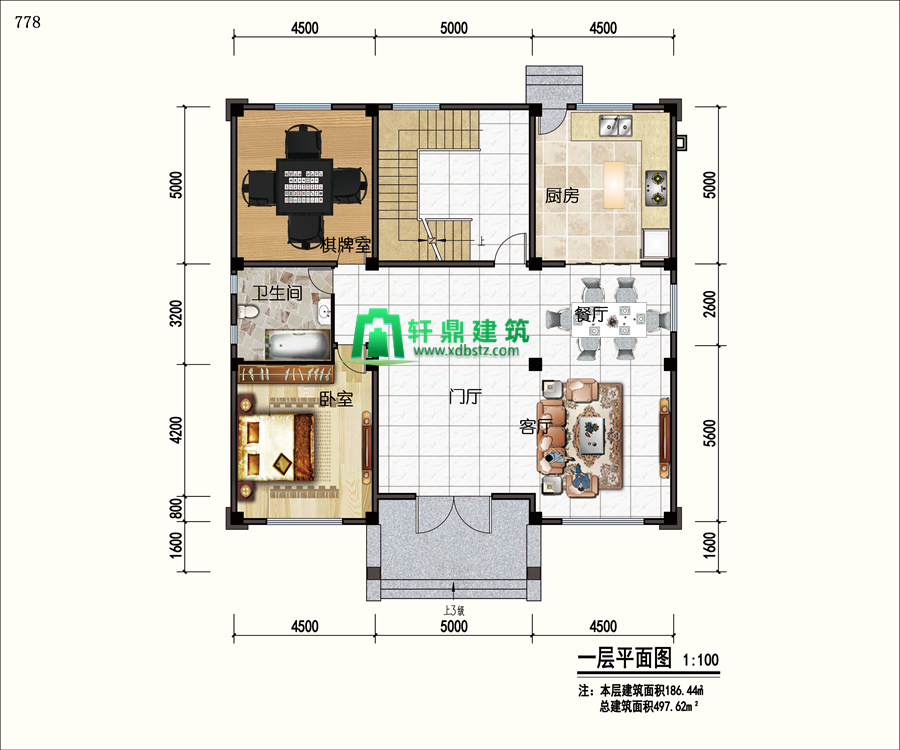

一層平面圖：戶型方正，入戶門居中設計，挑空客廳，使得室內敞亮闊氣。為了方便老人起居，一層設計了一間老人臥室，公衛也鄰近老人房。棋牌室方便家人休閑娛樂，樓梯間設有獨立的出入口。廚房和餐廳相連設計，方便就餐。廚房的側門方便處理生活垃圾。

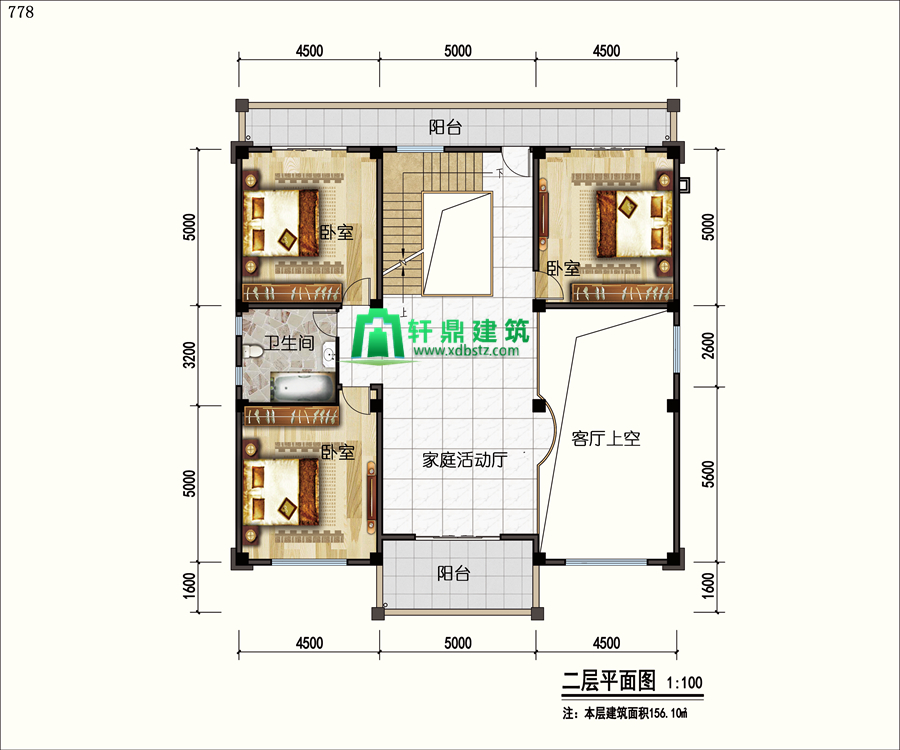

二層平面圖： 二樓三間臥室以及帶有一間公衛，前后面各帶有陽臺，觀賞休閑兩不誤，居住空間也充足，客人來訪，也有足夠的臥室。從二樓可以看到一樓的客廳，立體感十足。

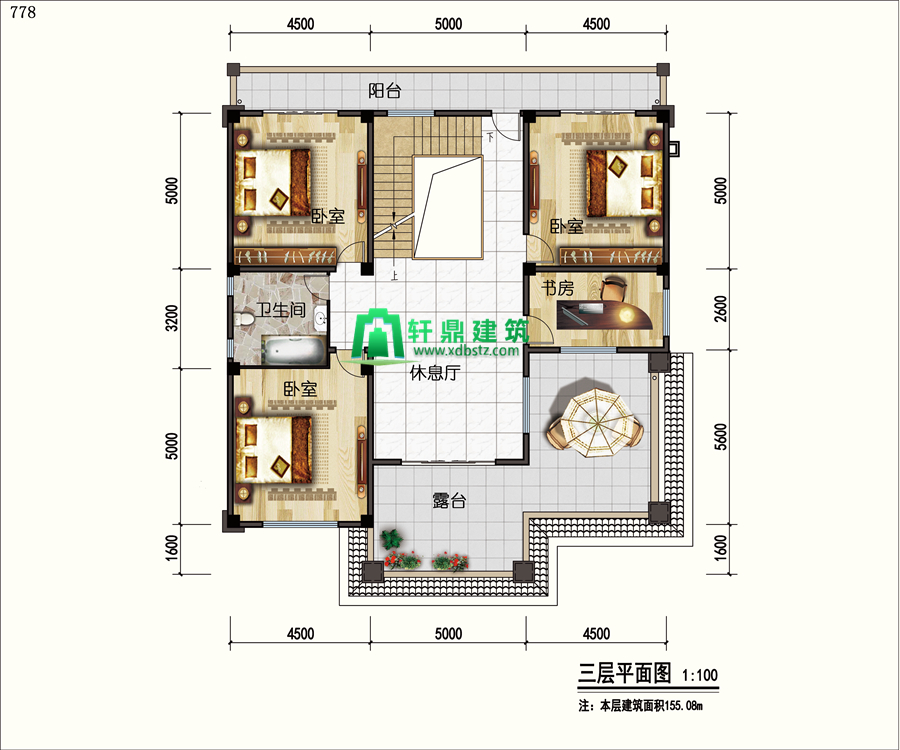

三層平面圖：三樓三間臥室以及帶有一間公衛和書房。背面的陽臺可以晾曬被褥等。前面的大露臺設計為居住提供晾休閑的場所。在露臺撐上一把傘，配上個小桌子，欣賞這自然風光，豈不愜意十足！

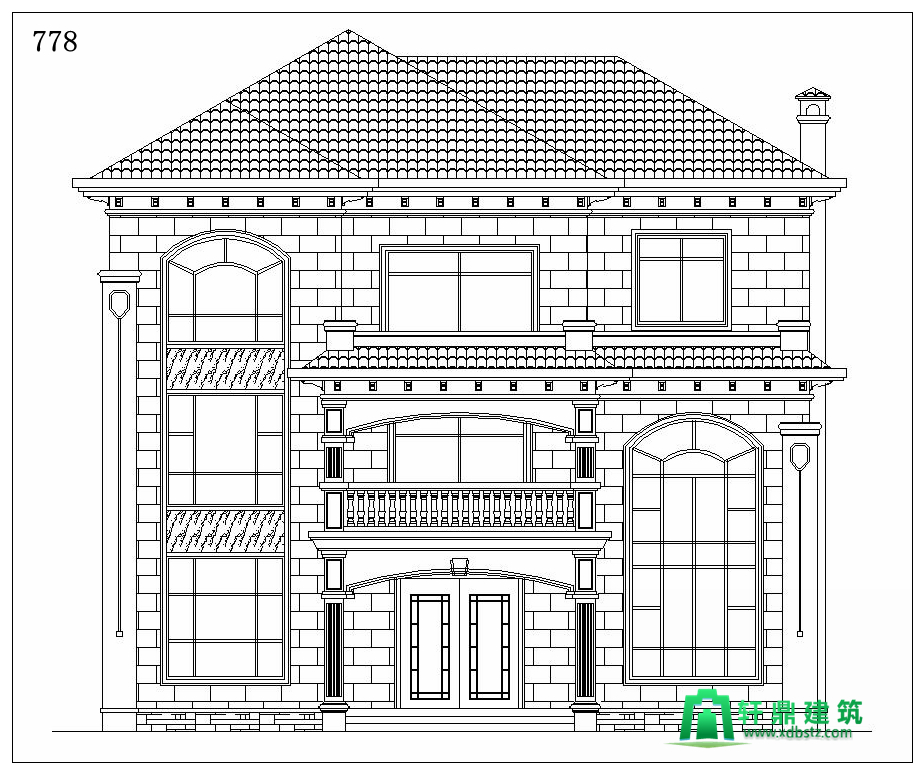

正立面圖：

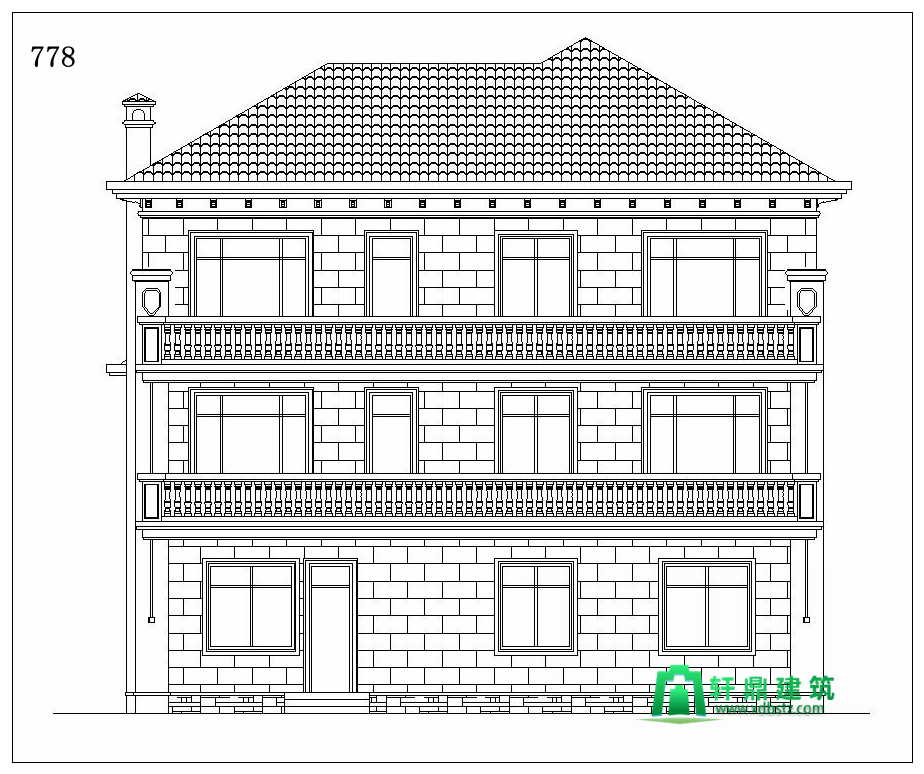

背立面圖：

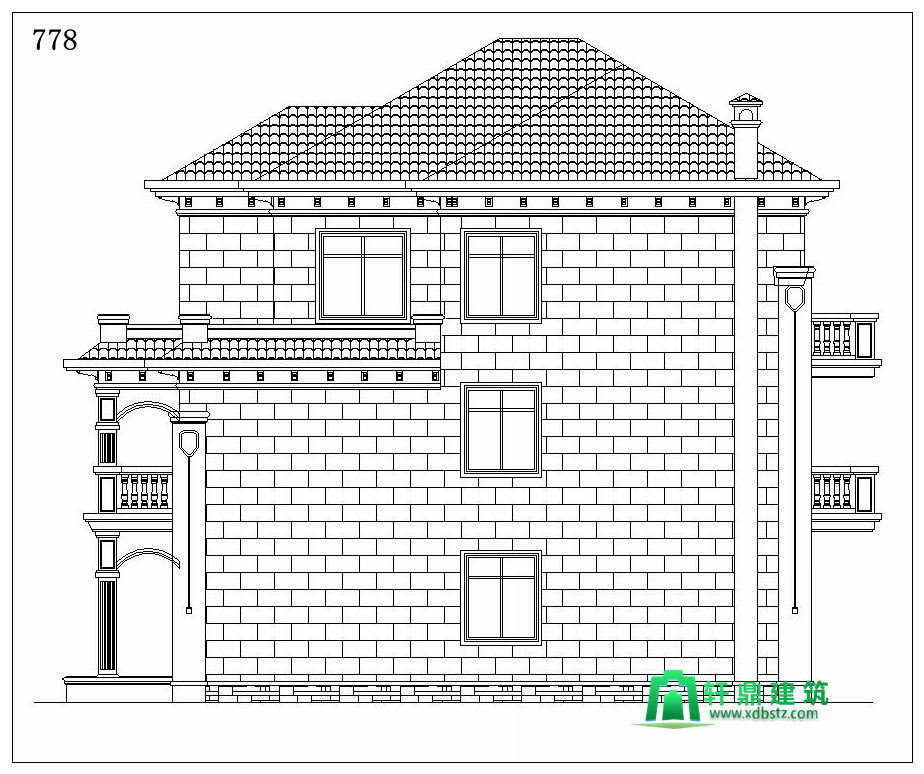

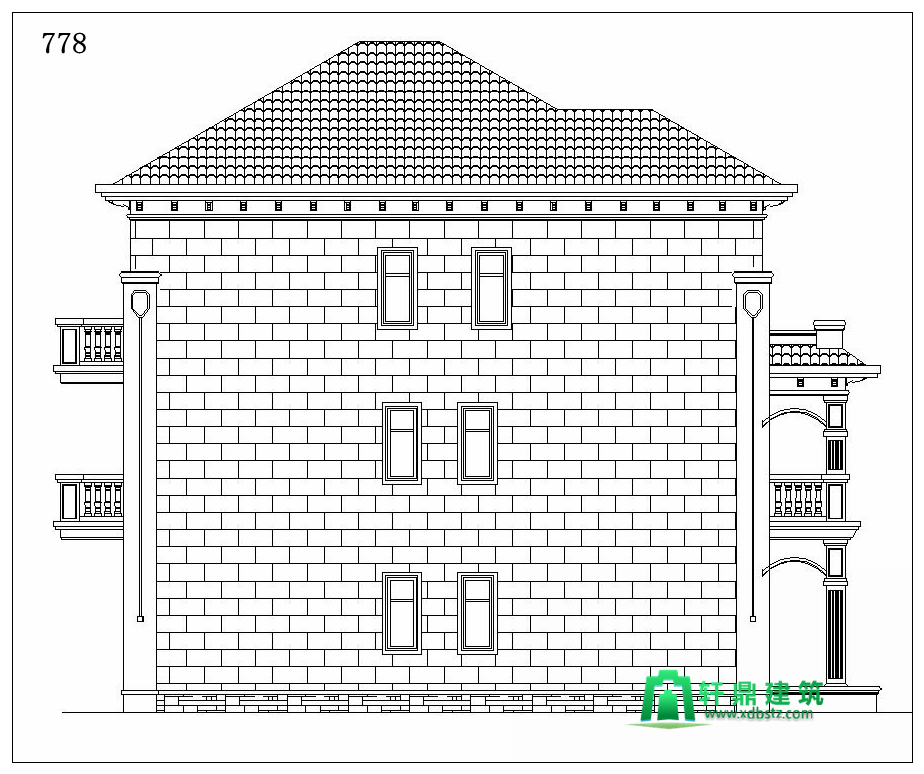

左立面圖：

右立面圖：
