圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。

圖紙介紹：

山西運城程總兩層半歐式別墅設計。通過朋友的介紹找到我們，陳總開始的設計需求是東西18米，南北10米，需要一個室內車庫。小編第一眼看到這款別墅外觀效果圖，就非常的喜歡。被三樓這個大露臺以及八角陽臺所吸引住，不僅延伸了很大的室外空間，也給家人和朋友提供了休閑娛樂的場所。二樓也有一個室外平臺，方便日常的晾曬等。羅柱子和鐵藝欄桿的相結合，又大大提高了別墅的格調。背面多窗設計，增加室內的空氣流通，以及采光效果。建筑整體的色彩運用非常的簡潔溫馨，底部文化石，外墻淺黃色真石漆，屋頂藍色琉璃瓦進行鋪蓋，彰顯建筑整體的大氣。拱形結構的門樓，造型獨特好看，左右面也同樣是拱形門窗設計，相互對應，增強美觀性。內含全套施工圖，請朋友們放心購買。

設計功能：

☑ 占地尺寸：17.1*11.8米

☑ 占地面積：165.47㎡

☑ 建筑面積：322.81㎡

☑ 建筑結構：框架結構

☑ 造價估算：35-40萬

☑ 一層建筑面積（包含外墻）：165.47㎡

注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：11.759米，建筑面積：322.81平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.3米，二層層高3.1米, 三層層高3.1米。

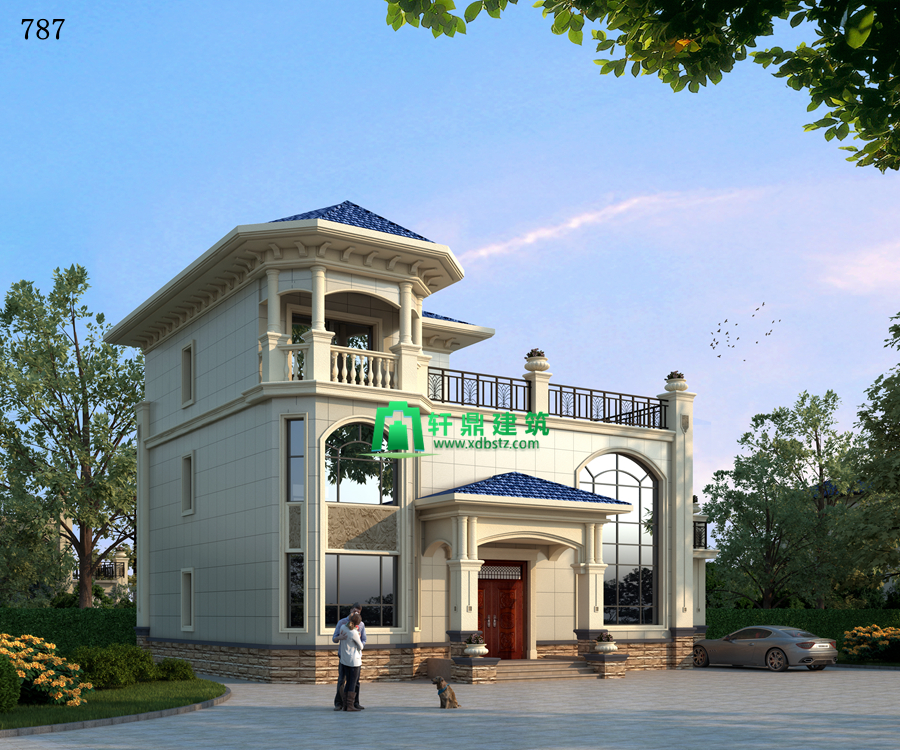

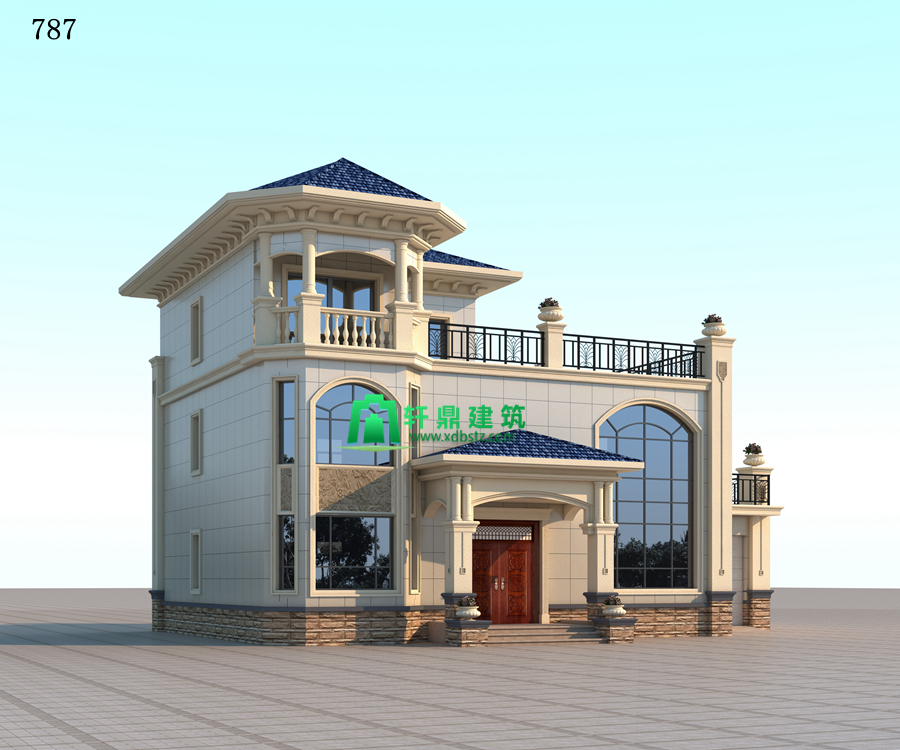

后期效果圖：

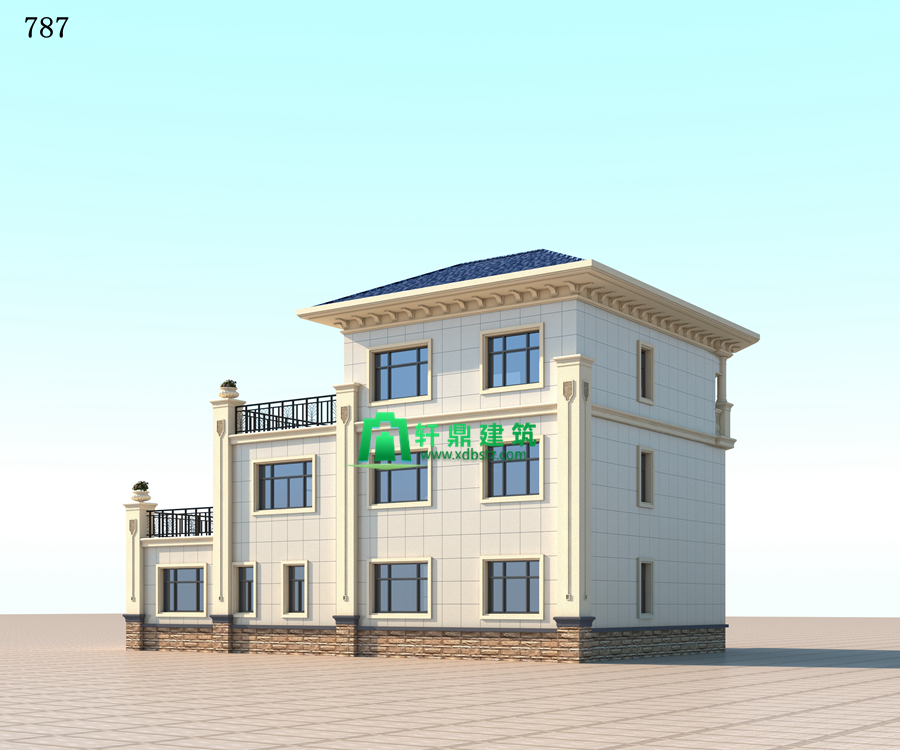

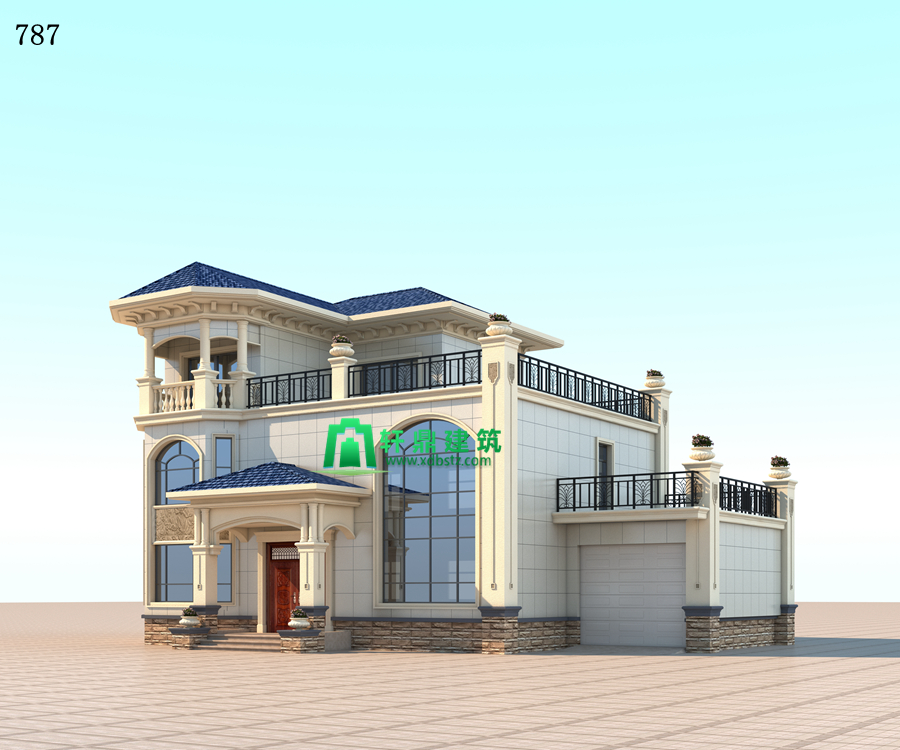

側面效果圖：

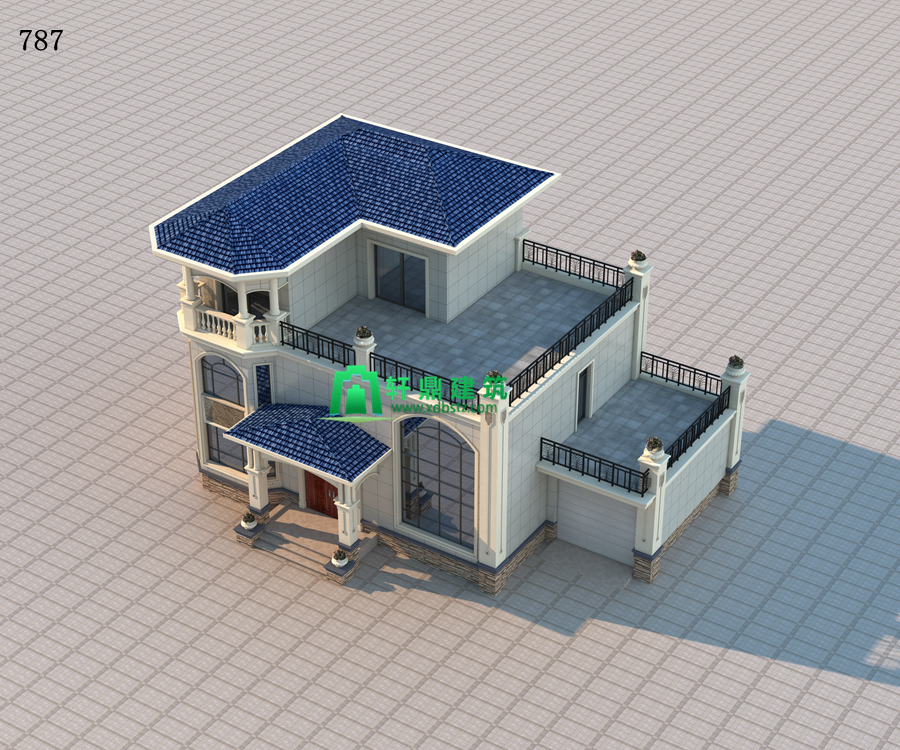

俯視效果圖：

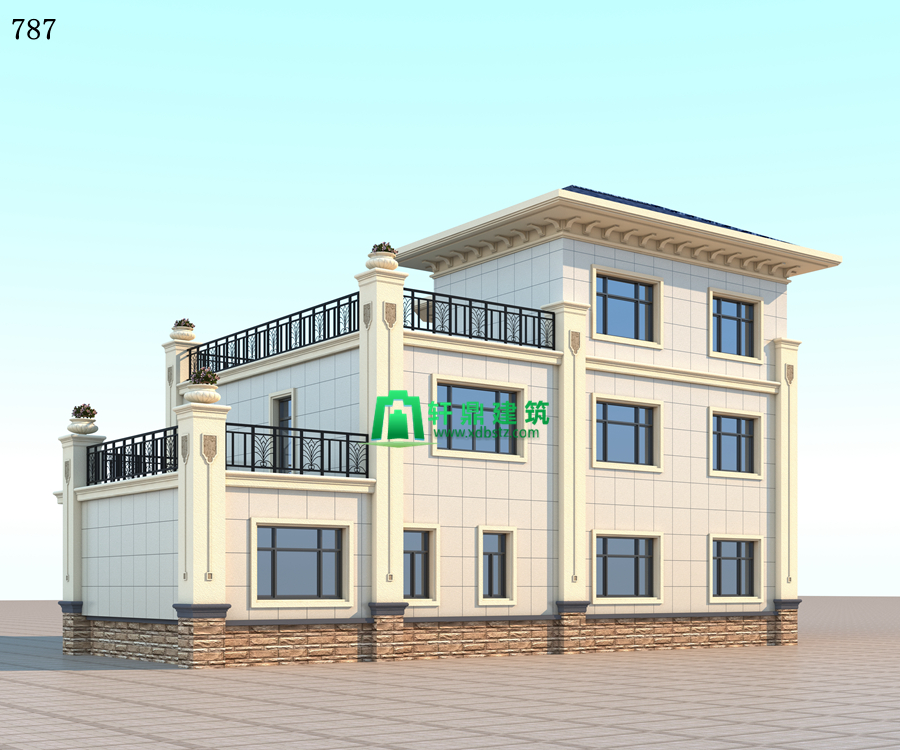

背面效果圖：

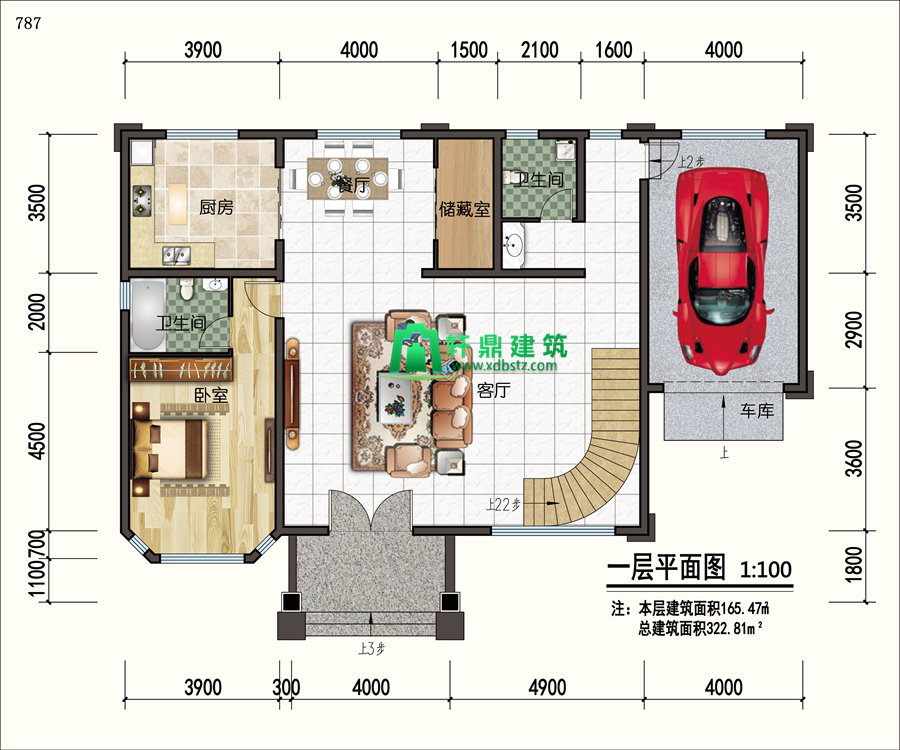

一層平面圖：本層布局帶有室內車庫，老人房（衛），客廳，餐廳，廚房，儲藏室，公衛。現在越來越多的家庭一樓設計老人房了，為了方便老人的日常生活起居，打造舒適的空間布局。復式設計的客廳，空間更加寬敞大氣，接待朋友也非常有面子。還有一間小小的儲藏室，便于收納雜物，生活空間整潔衛生。

二層平面圖：二樓94平方米，兩間臥室加一間公衛。滿足日常洗漱要求，為家人打造更加舒適便捷的生活。平時可在客廳觀看影視，放松身心。二樓也有一個較大的室外平臺，被褥以及農作物的晾曬等非常方便。

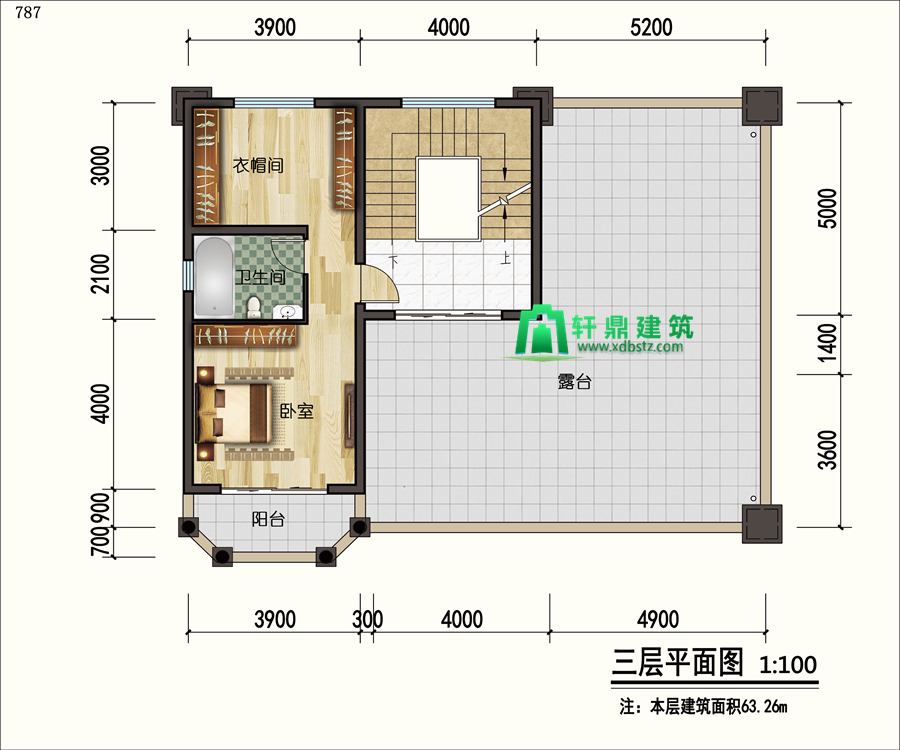

三層平面圖： 臥室+衣帽間+衛生間+陽臺，可作為主臥。寬敞的生活空間布局，給業主帶來便捷的同時也私密的保護了生活空間。這寬敞的大露臺，無疑給業主創造了獨特的休閑體驗也給孩子多了一處室外活動平臺，家長也放心。

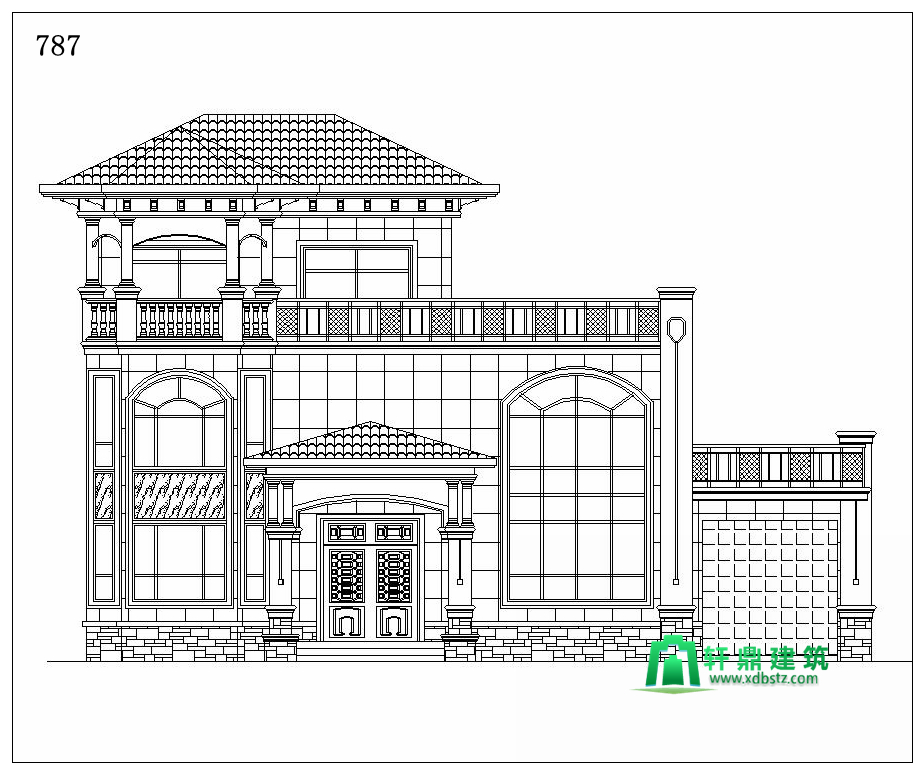

正立面圖：

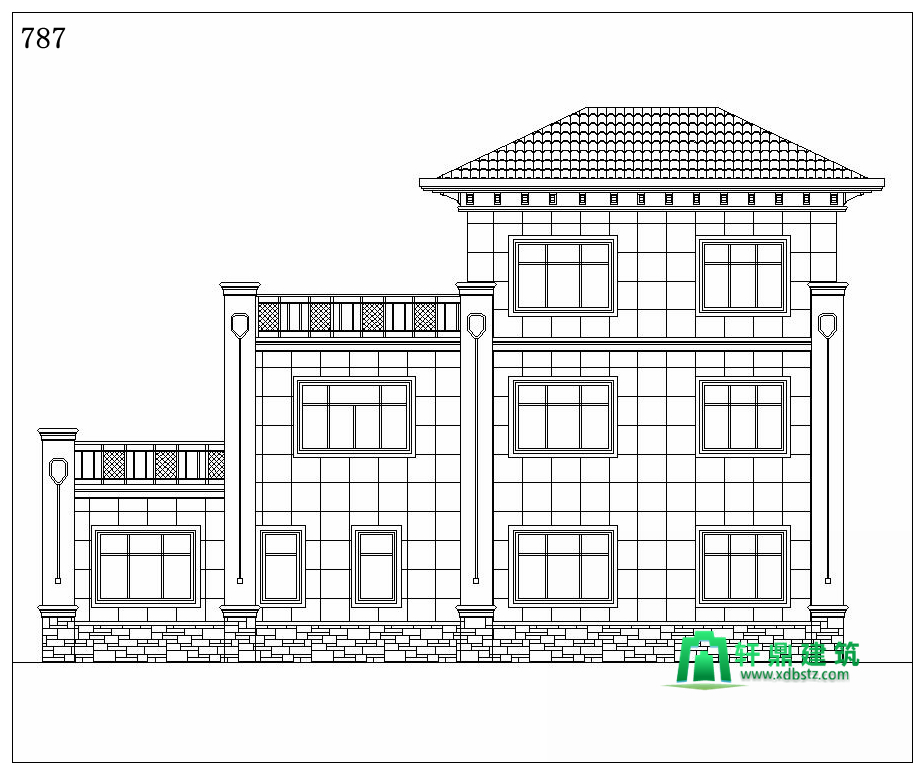

背立面圖：

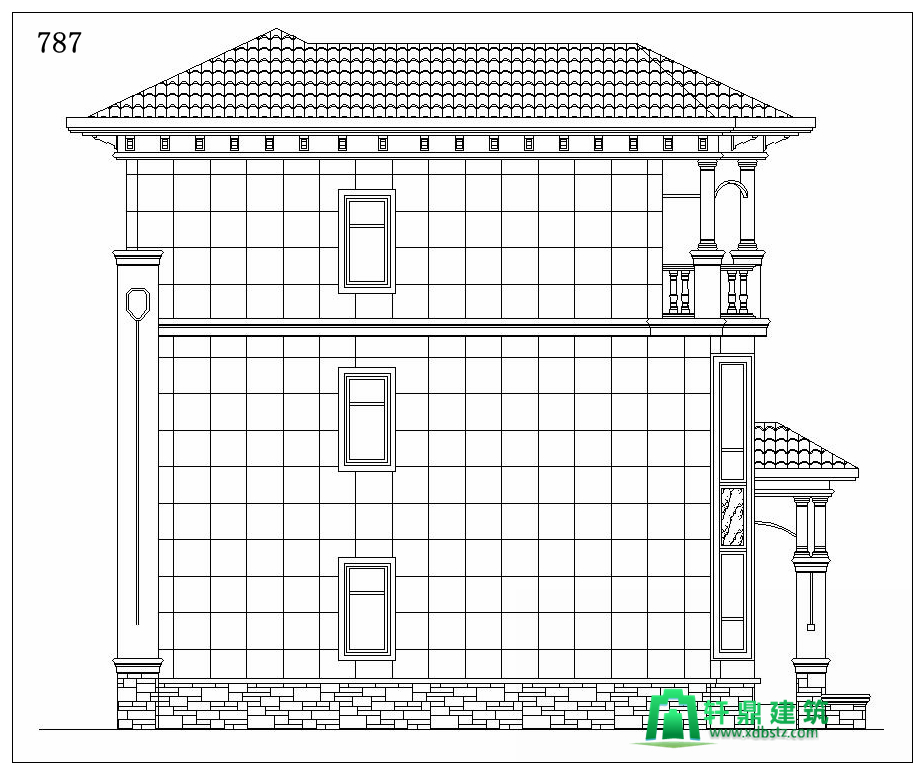

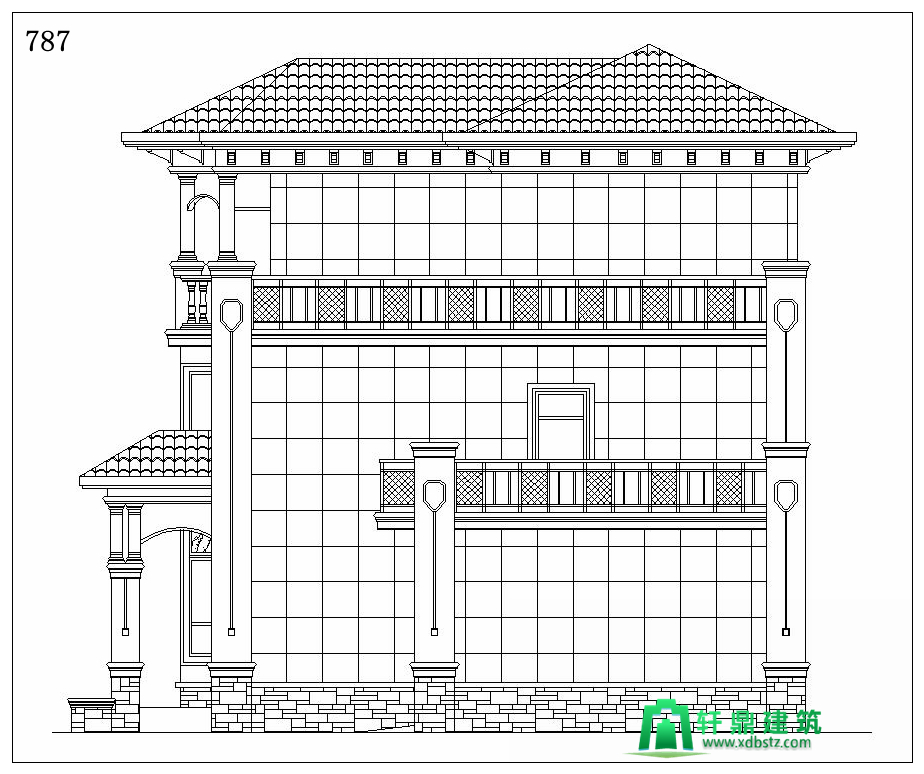

左立面圖：

右立面圖：
