圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。

圖紙介紹：

廣東梅州王總造價50萬三層復式自建房案例。王總打算在老家梅州建一棟三層自建房設計圖，對于整體的設計已經有了大概的想法，就是需要切合實際來。通過軒鼎網站聯系到工作人員，將自己的設計需求列了草稿。設計師將王總的所有想法以及專業的設計做出以下內容。別墅立面是冷色調的設計 ，讓整棟房子看起來更加的高端氣派以及帶來一絲神秘感。露臺的設計具有獨特性。整體給軒鼎小編的感覺就是大氣，富有藝術的格調，非常的羨慕呢！含全套施工圖紙，圖紙齊全，請朋友們放心購買。

設計功能：

☑ 占地尺寸：12.8*13.3米

☑ 占地面積：169.96㎡

☑建筑面積：448.49㎡

☑ 建筑結構：框架結構

☑ 造價估算：45-50萬

☑ 一層建筑面積（包含外墻）：169.96㎡

注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：12.6米，建筑面積：448.49平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.6米，二層層高3.3米，三層層高3.3米。

后期效果圖：

俯視效果圖：

一層平面圖： 配有客廳，臥室+衛生間，公衛，廚房，餐廳，棋牌室。本層功能性設計非常的完善，挑空的客廳設計，寬敞大氣。廚房留有后門，符合農村建筑設計，方便業主處理生活垃圾。

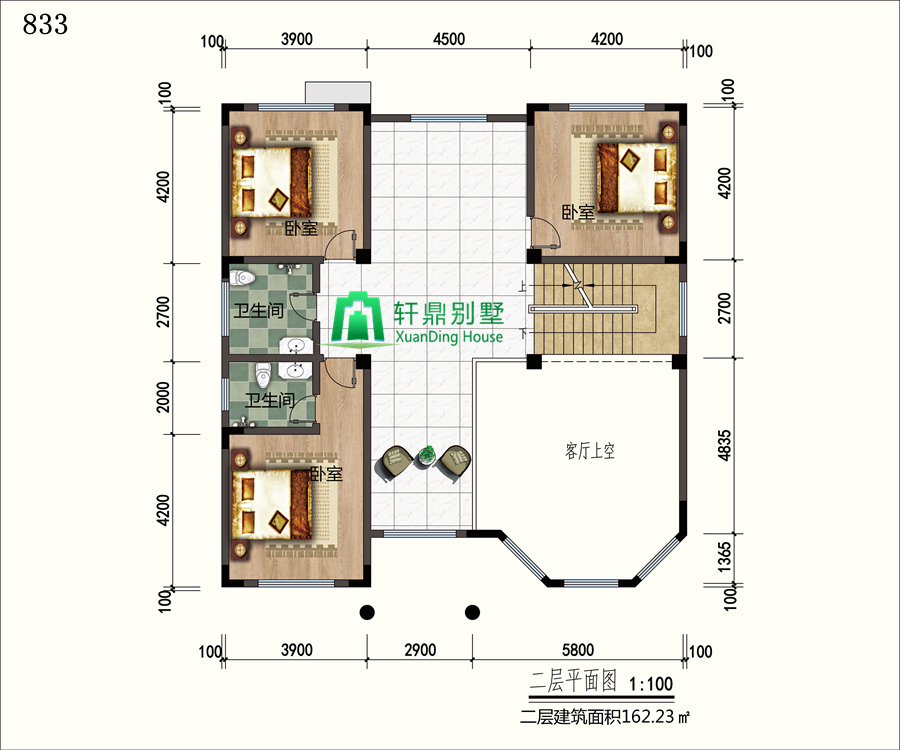

二層平面圖：配有起居廳，臥室*2，臥室+衛生間，公衛。本層以居住為主，主臥帶有衛生間，其余兩間次臥留給子女。起居廳的面積寬敞，平時和家人喝茶聊天，欣賞戶外自然美景。

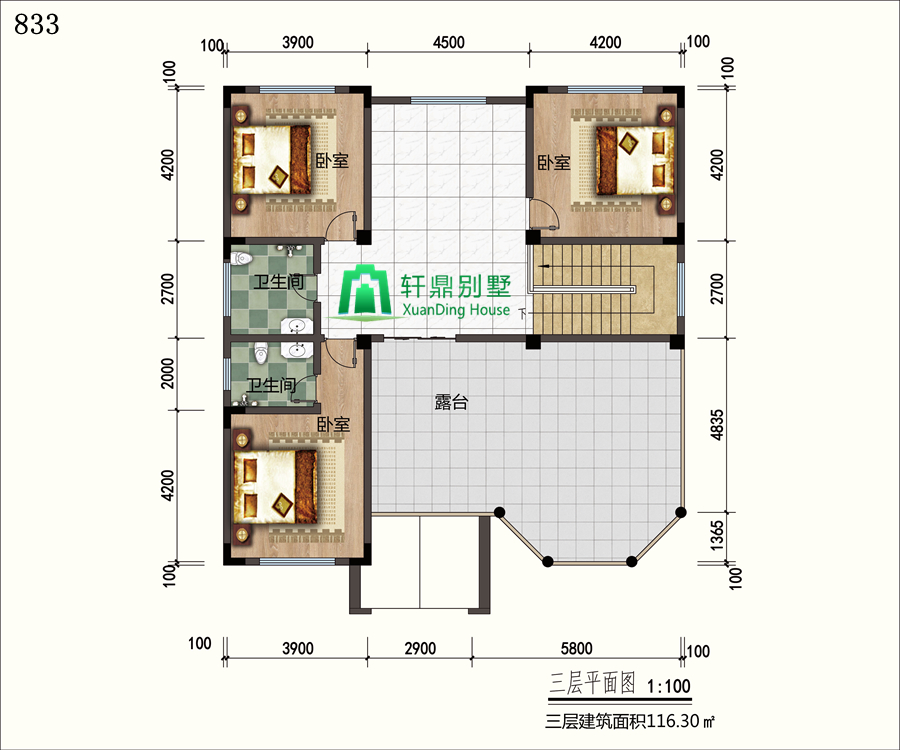

三層平面圖：配有起居廳，臥室*2，臥室+衛生間，露臺。本層與二樓布局基本相同。多個臥室的設計，可留作客臥。露臺的設計較大，可以多功能的利用起來。

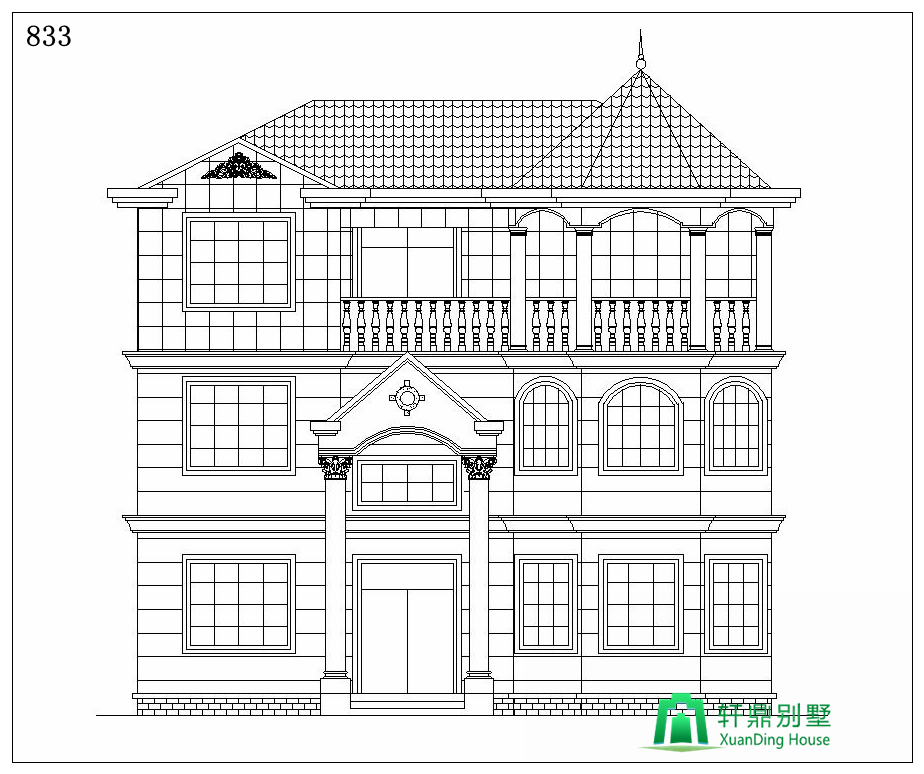

正立面圖：

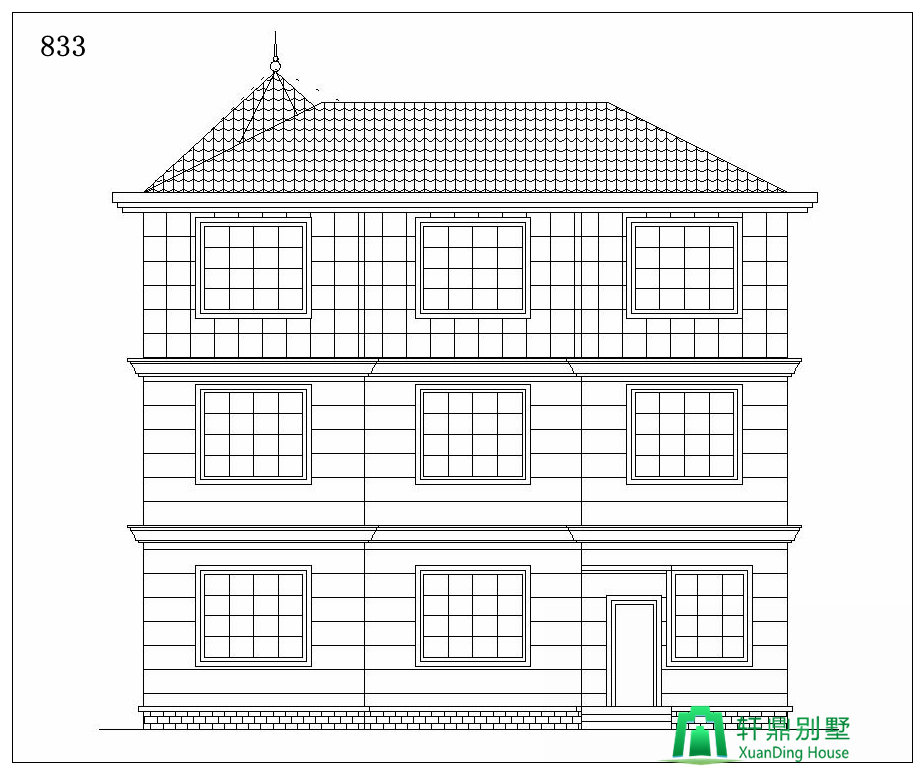

背立面圖：

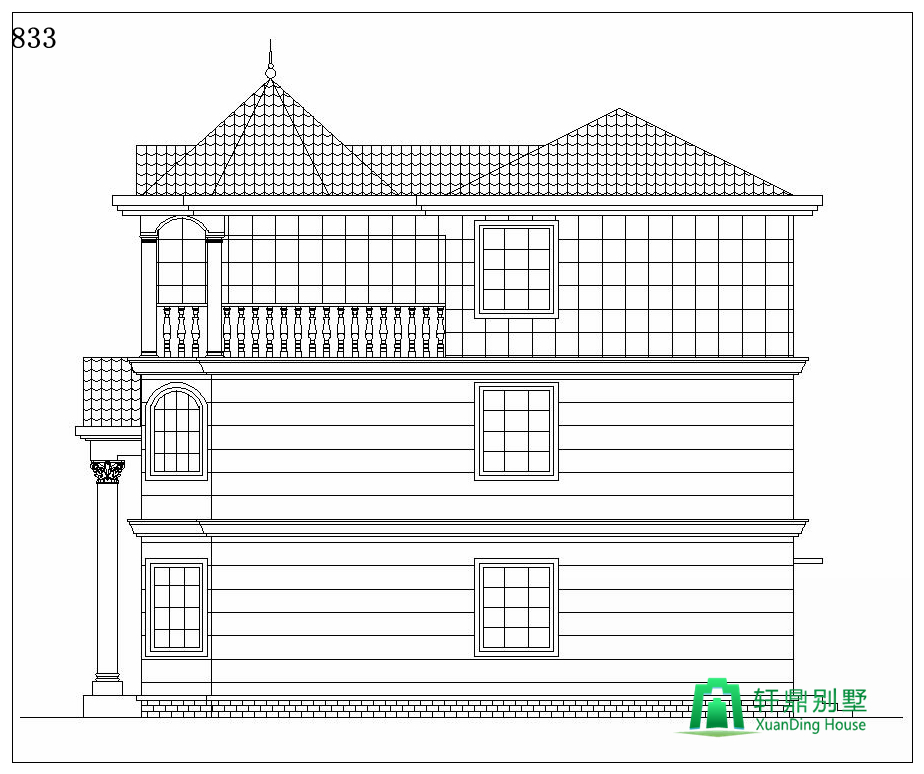

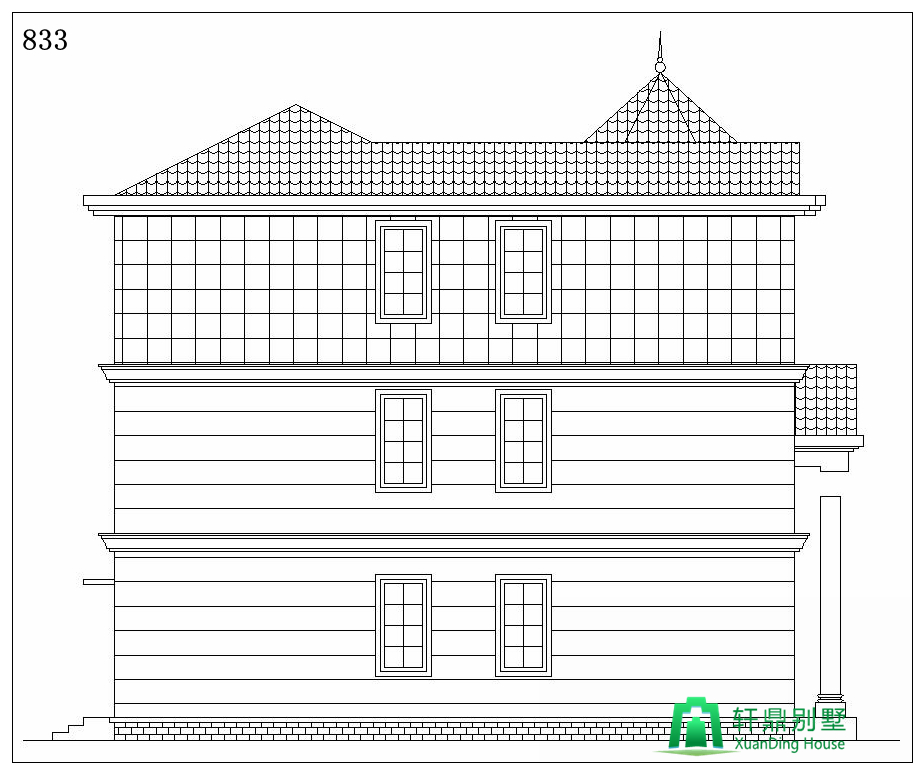

左立面圖：

右立面圖：
