圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。

圖紙介紹：

此款建筑是廣東廣州鐘總的一款設計稿。鐘總的宅基地面積在260平左右，想設計一款高端的歐式四層別墅設計圖，自己在網頁以及外出工作時看過也拍過很多的別墅素材，也有了初步的一些設計構思， 但不是很完善，想通過設計師的專業角度以及自己的想法結合起來設計這款別墅。通過（方案，外觀，建筑，結構，水，電）設計師和業主兩周的溝通交流設計，最終將這款別墅設計稿完美呈現。石材干掛的外墻再搭配經典的紅色琉璃瓦進行鋪蓋斜屋頂，造型凹凸層次有質，彰顯業主尊貴的生活品質！別墅不僅僅外觀豪華大氣，內部布局更是居住休閑一體化，不僅有室內車庫，電梯并且每間臥室都帶有獨立的衛生間以及多個陽臺露臺設計，這樣一款高端豪華大氣的生態別墅，建在村里，面子十足。簡直是夢想中的豪宅，軒鼎小編太羨慕了。

設計功能：

☑ 占地尺寸：16.64*17.74米

☑ 占地面積：237.67㎡

☑ 建筑面積：829.7㎡

☑ 建筑結構：框架結構

☑ 造價估算：83-90萬

☑ 一層建筑面積（包含外墻）：237.67㎡

注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。

施工參數：
建筑層數：地上4層，建筑總高度（到屋脊高度）：17.821米，建筑面積：829.7平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高4.8米（其中夾層高度2.1米），二層層高3.3米，三層層高3.3米，四層層高3.3米。

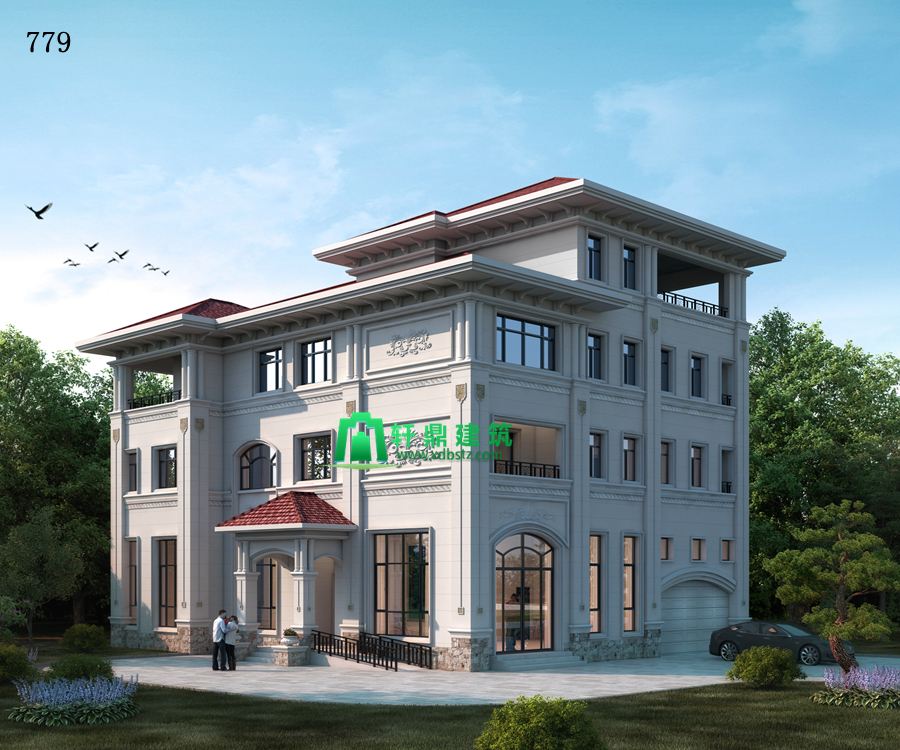

后期效果圖：

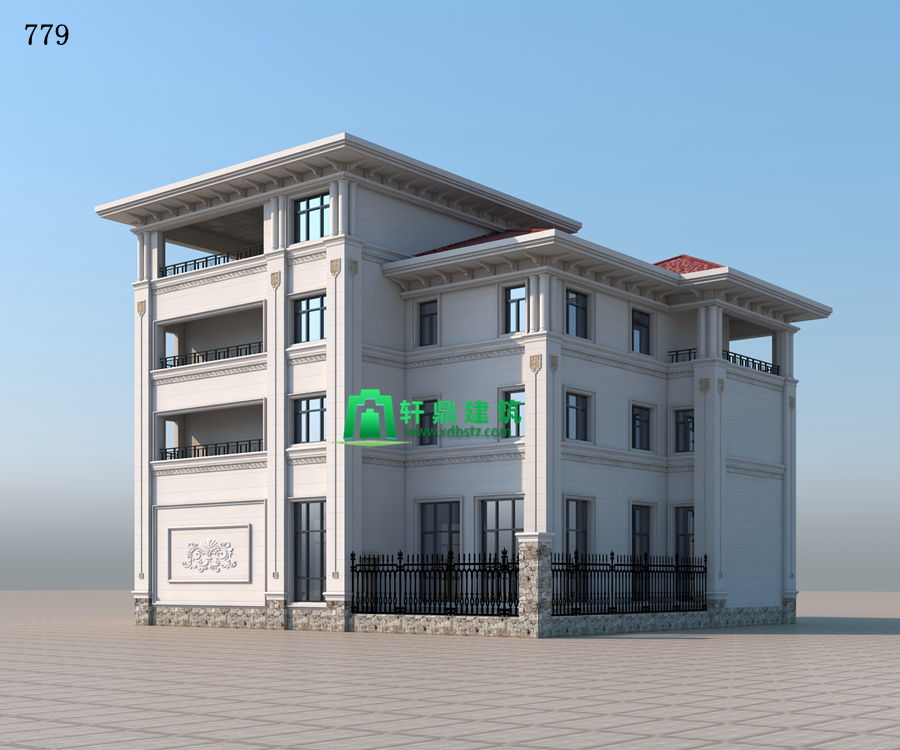

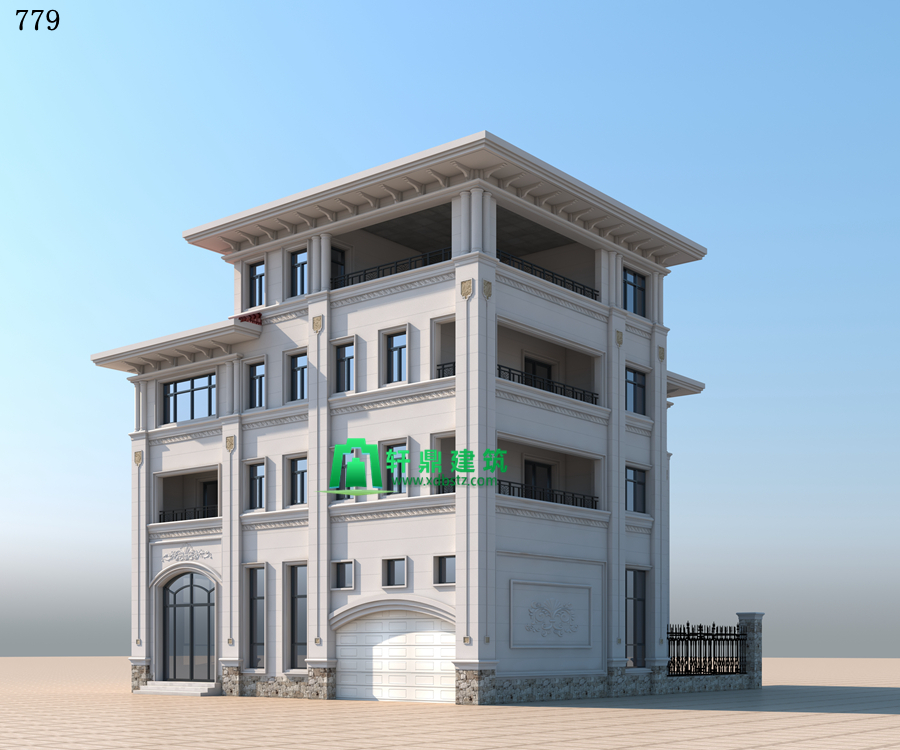

側面效果圖：

俯視效果圖：

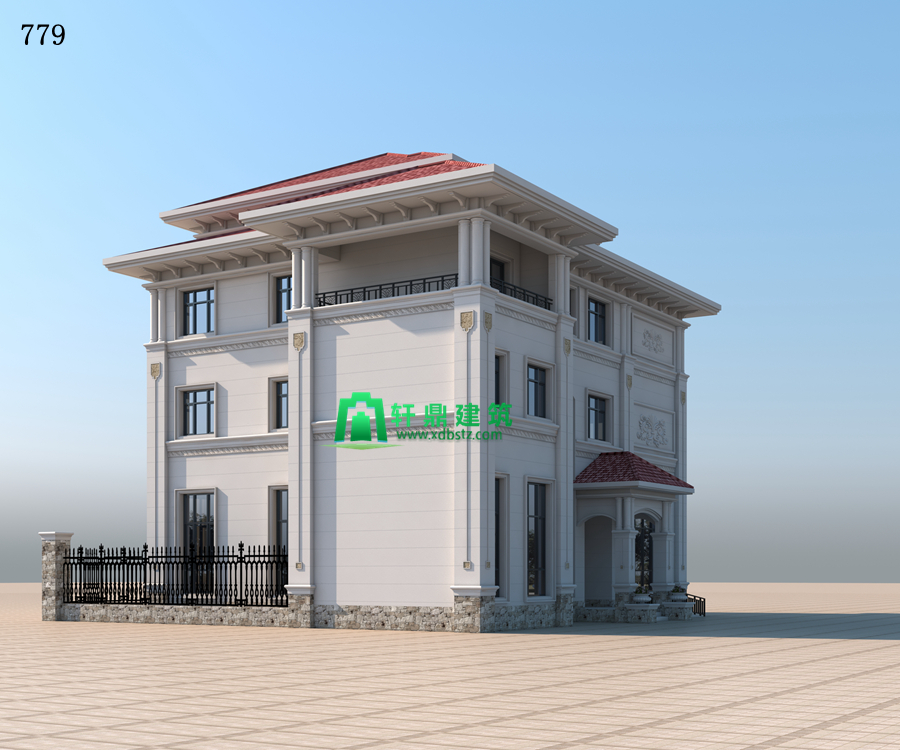

背面效果圖：

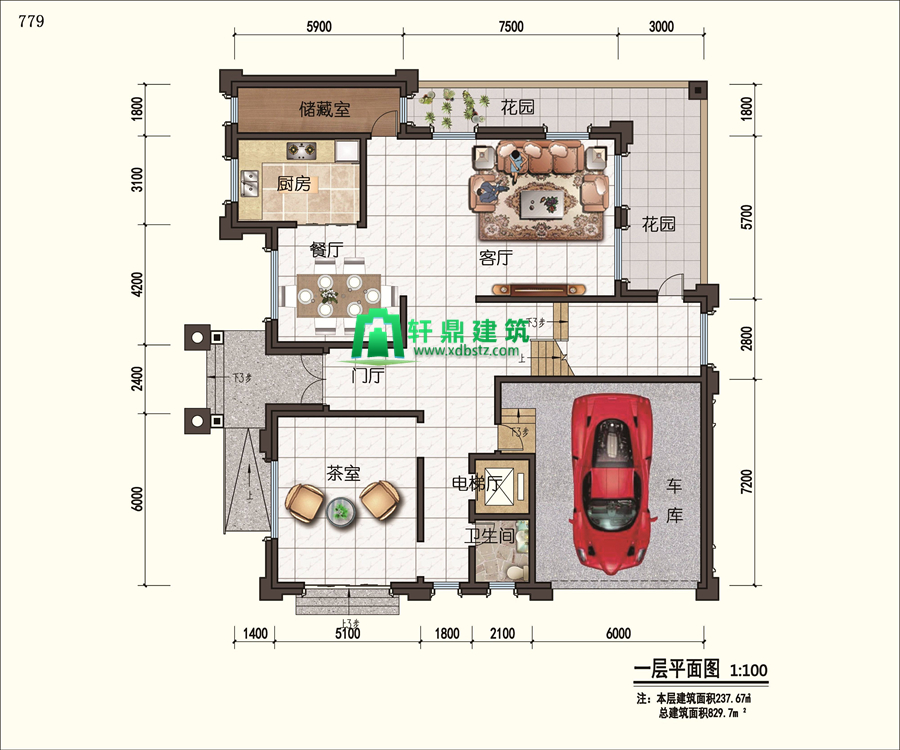

一層平面圖：一層儲藏間，廚房，餐廳，客廳，花園，茶室，電梯，衛生間，車庫。功能非常的齊全，面積也非常大。因帶有電梯設計，所以一層沒有設老人房哦。廚房餐廳以及儲藏室緊相連，平時的雜物也有了儲存空間。客廳多面開窗設計，增加了室內采光的同時也能欣賞到外面景色。待夏天盛花開放時，足不出戶，就可以在家欣賞美景啦。

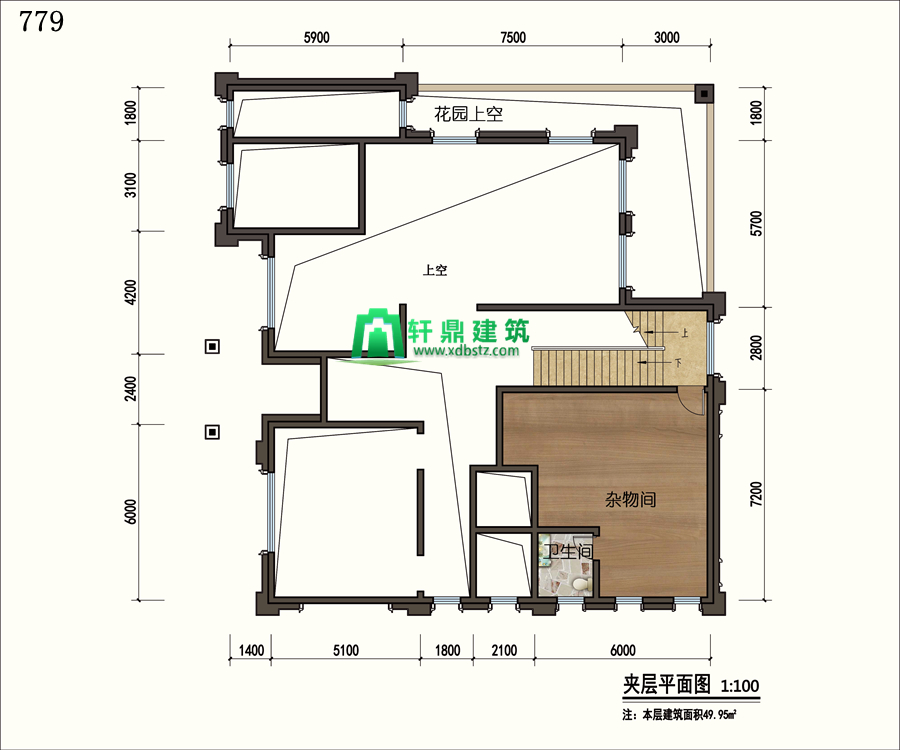

夾層平面圖：夾層設計了一間雜物間帶一間衛生間。因一樓的儲藏室位置偏小，可把一些大的雜物堆積在此處，合理的運用了空間，又能使一樓更加干凈整潔。

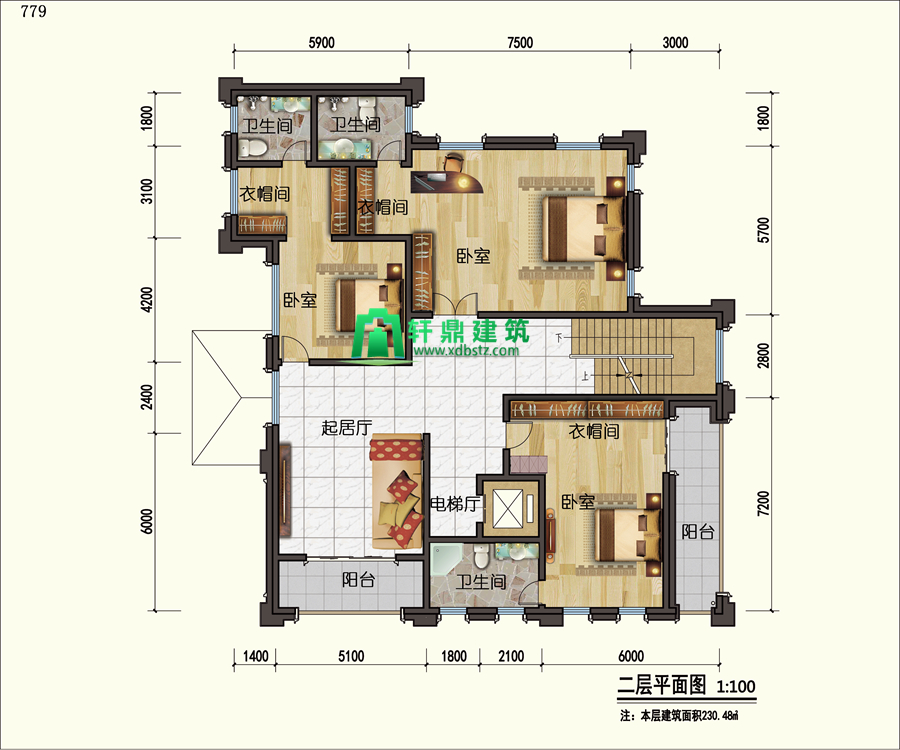

二層平面圖： 二樓電梯和樓梯都可到達。一共三間多功能臥室，每間臥室都帶有衣帽間以及獨立的衛生間，享受高端的生活品味同時也很好的保護了個人隱私。起居廳與陽臺相連，采光通風都能達到很好的效果，還可以晾曬衣物，簡直是多功能陽臺啊。

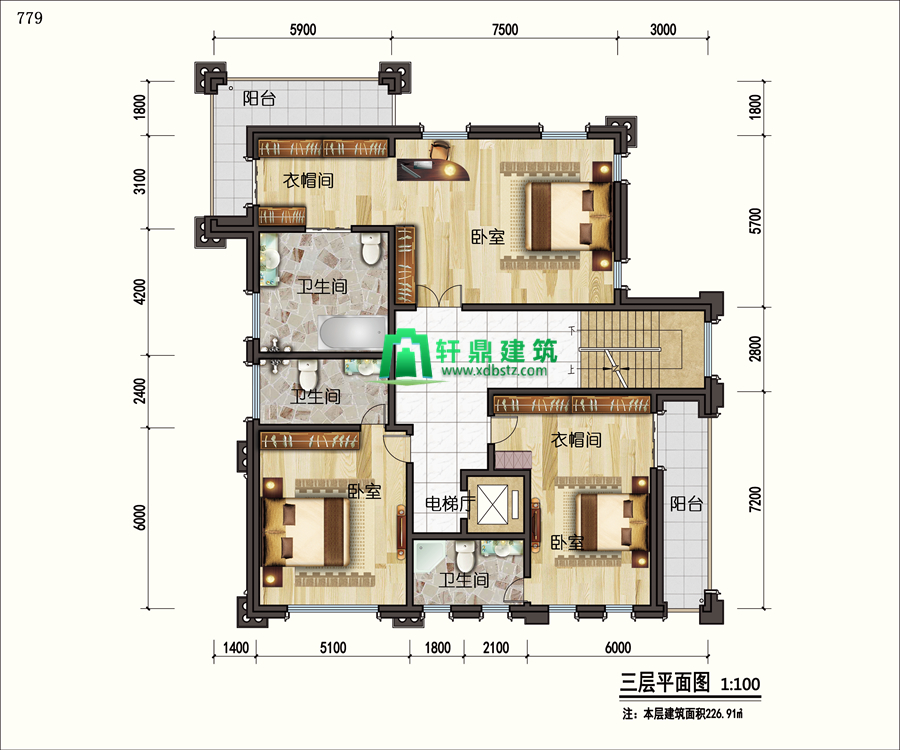

三層平面圖： 三樓同樣兩個陽臺以及三間多功能臥室，每間臥室?guī)в幸旅遍g以及衛生間。

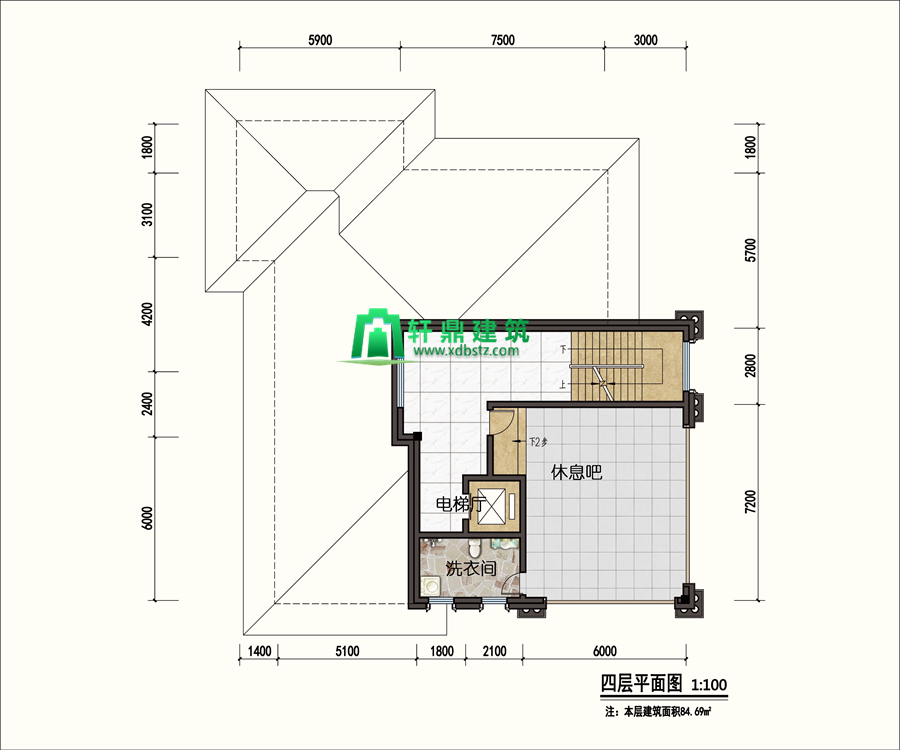

四層平面圖：四樓主要是休閑娛樂，帶有大露臺以及洗衣房，可把所有的衣物都晾曬在此處，四樓的洗衣間設計，也方便了主人洗衣晾衣的時間。閑暇時間，約上三五個朋友，在休閑吧燒烤，享受自然美景。

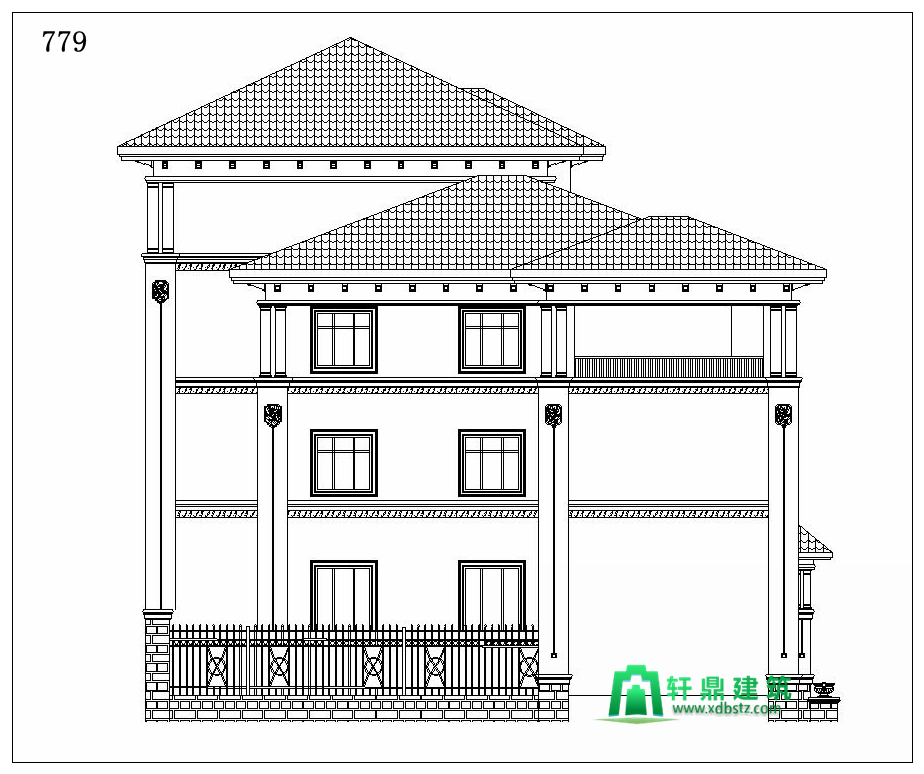

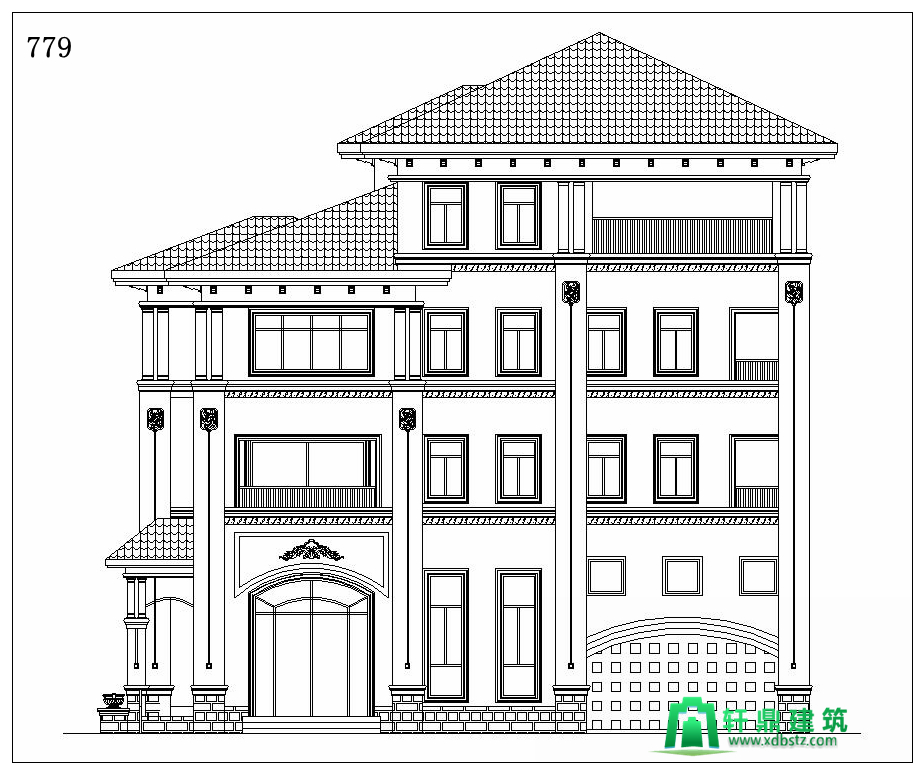

正立面圖：

背立面圖：

左立面圖：

右立面圖：
