| 圖紙內容 |
| 建 筑 圖： | 建筑設計說明、工程做法表、門窗表、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、節點詳圖 |
| 結 構 圖： | 結構設計說明、基礎平面圖、基礎詳圖、一層板配筋圖、二層板配筋圖、一層梁結構平面圖、二層梁結構平面圖、屋面梁板配筋詳圖、樓梯及節點配筋圖 |
| 給排水圖： | 電氣設計說明、一層照明布置圖、二層照明布置圖、三層照明布置圖、一層照插座置圖、二層插座布置圖、三層插座布置圖、一層弱電布置圖、二層弱電布置圖 |
| 電 氣 圖： | 給水排水設計說明、雨、污、廢、給水系統原理圖、一層給排水平面布置圖、二層給排水圖、三層給排水圖、屋頂排水布置圖 |
| 設計功能 |
| 一 層： | 大堂、臥室1、廚房、餐廳、儲物間、盥洗室、衛生間 |
| 二 層： | 客廳、臥室2（帶獨立衛生間，陽臺）、臥室3、盥洗室、衛生間 |
三 層： | 臥室4、活動室、儲物室、盥洗室、衛生間、露臺 |
此套房屋圖紙設計亮點：
1、本方案節約用地，采用兩戶聯建形式。根據規劃要求可應地形需要組合拆分戶型，保正各方面布局合理，屋內采光良好。
2、為適應新農村的農戶使用要求，本方案特設計既可以滿足農村現代化的要求，又可以滿足農戶加工產品與儲藏產品的空間要求。
3、為了方便水電管線的安裝，對廚房、衛生間等生活設施集中布置，空間安排動靜分明，全功能的廚房家務作業不干擾客廳優雅氣氛，空間利用考慮周全。
4、雍容華貴的主臥室內，配置主人專屬的更衣、衛浴空間，更貼心照顧主人的生活起居，室外設露臺，可令戶主置身于溫馨陽光的氛圍中，使人的身心得到充分休息，令人陶醉。
5、頂層充分利用坡頂?shù)母魺帷⒎浪δ転樽籼峁┐竺娣e的健身、娛樂的活動指標。

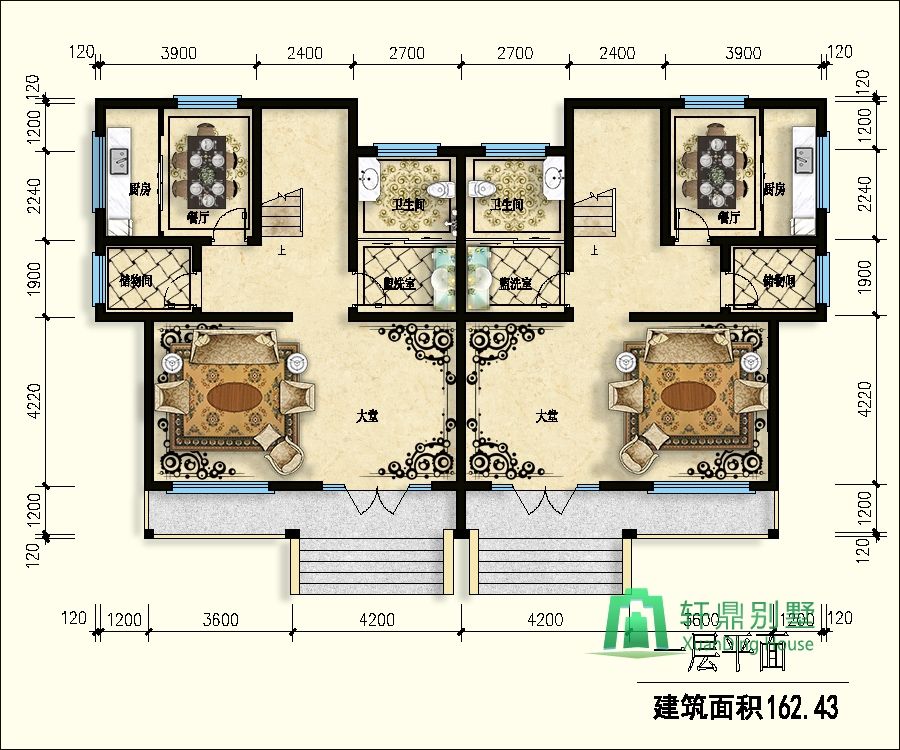

一層平面圖;
二層平面圖：
三層平面圖：

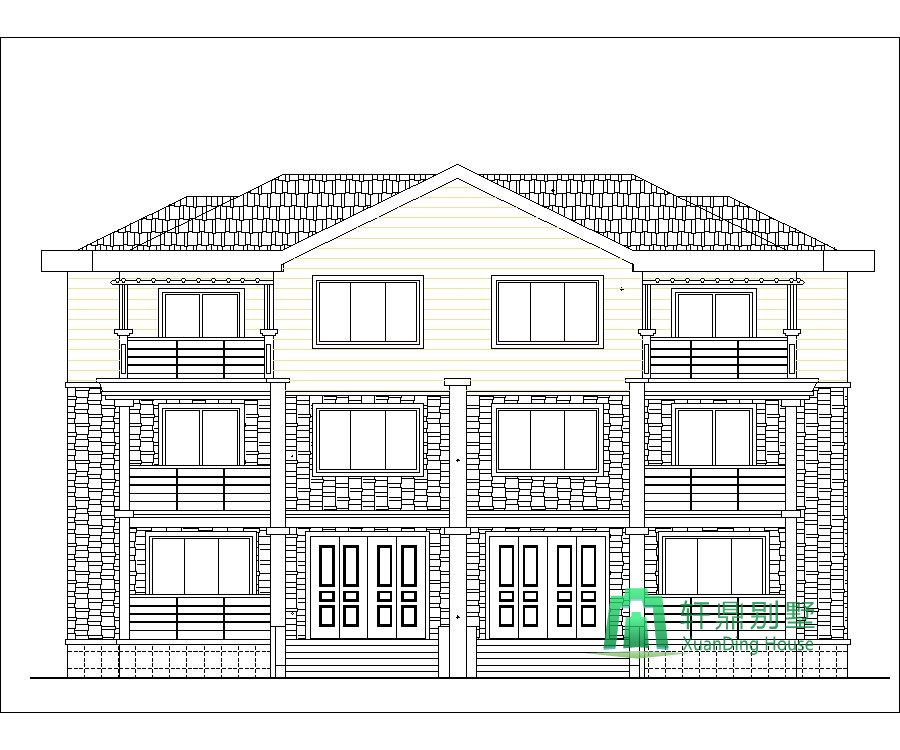

正立面圖;
背立面圖：

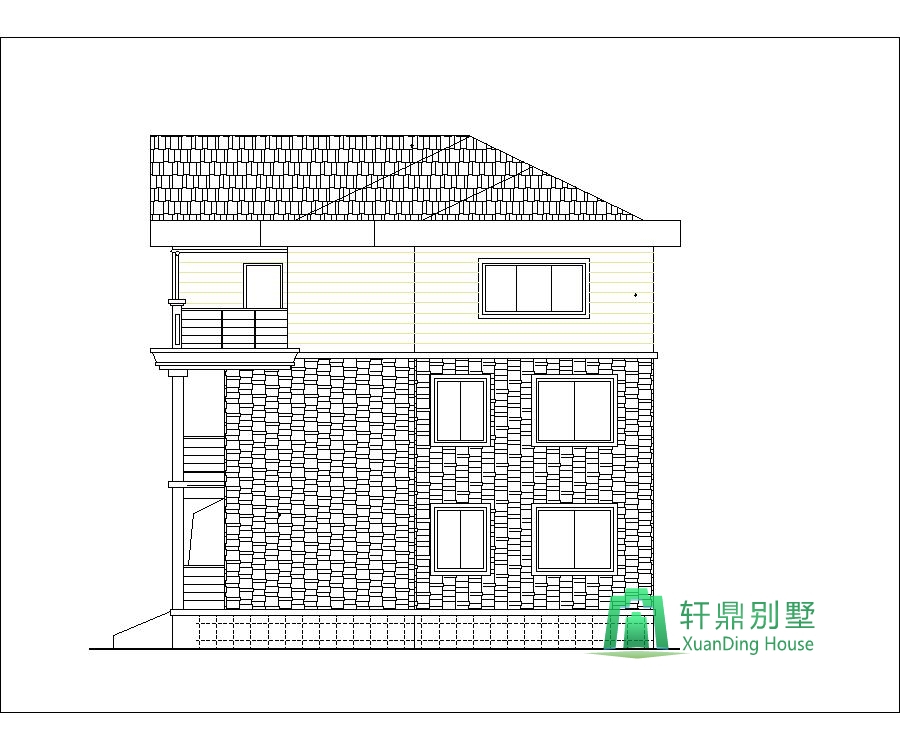

左側立面圖：

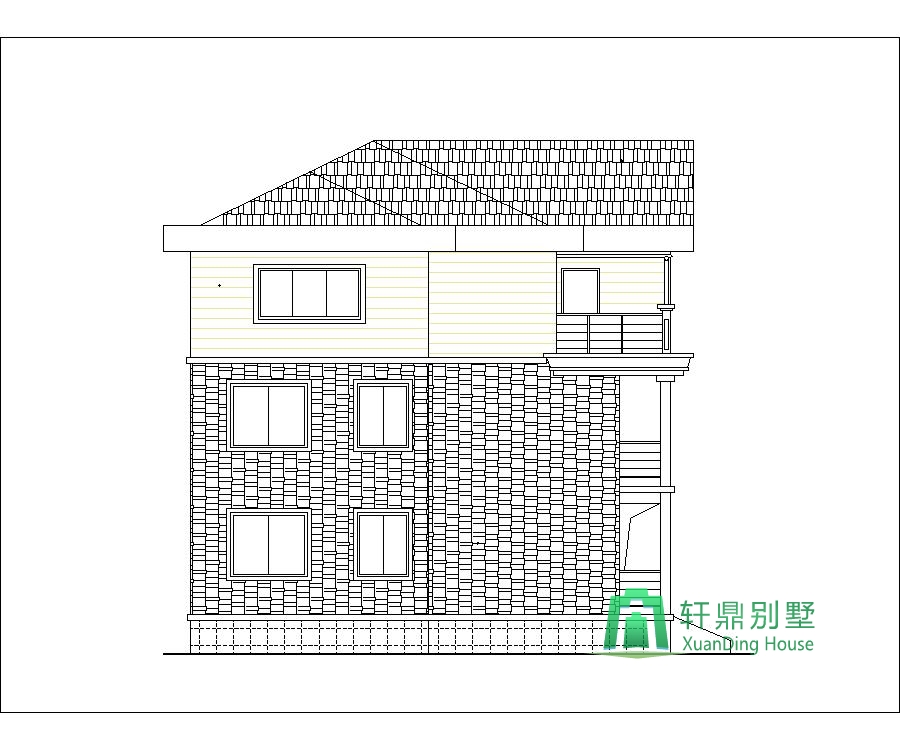

右側立面圖：
