圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版

圖紙介紹：

占地218平方米，豪華雙拼別墅設計圖含全套施工圖紙，多窗設計，增加室內采光和通風，內部布局十分緊湊，適合多戶同時居住，外觀設計端莊大氣，是一款經濟實用的設計方案。

設計功能：
一層：客廳、門廳、廚房、餐廳、衛生間、老人房（帶衛生間）、洗衣房、儲藏室、臥室2、衛生間、臥室（帶衛生間）。

二層：（臥室（帶衛生間）、衛生間、活動廳、衣帽間、臥室（帶衣帽間）、臥室、陽臺。）（臥室3、衛生間2、廚房。）

三層：（臥室（帶衛生間、衣帽間）、臥室（帶衛生間）、露臺）（廚房、臥室2、衛生間2、露臺）。

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：13.349米，建筑面積：568.61平方米
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.8米，二層層高3.4米，三層層高3.3米。

圖紙?jiān)斍椋?/span>

建 筑 圖：
建筑施工總說明、各層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、節點大樣圖等...

結 構 圖：
結構設計總說明、基礎平面布置圖、基礎施工詳圖、各層梁平法施工圖、各層板配筋圖、樓梯配筋圖、節點配筋圖等...

給排水圖：
給排水設計總說明、各層給排水平面圖、屋頂給排水平面圖、給排水系統圖等...

電 氣 圖：
電氣設計說明、配電系統圖、弱電系統圖、各層照明平面圖、各層插座平面圖、各層弱電平面圖、接地平面圖、屋頂防雷平面圖等...

正面效果圖：

側面效果圖：

背面效果圖：

俯視效果圖：

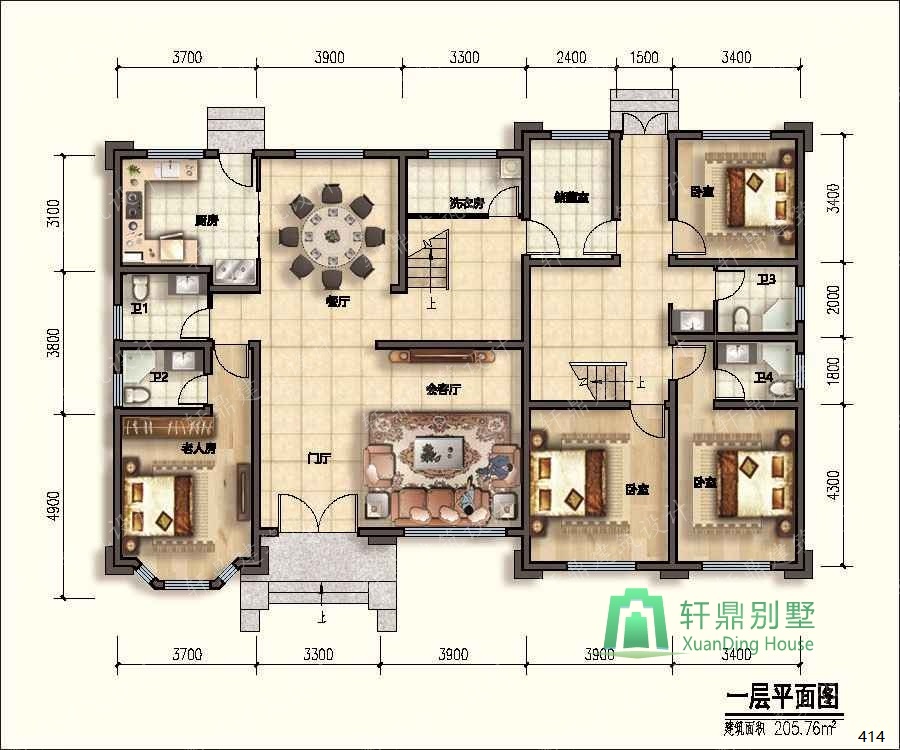

一層平面圖：

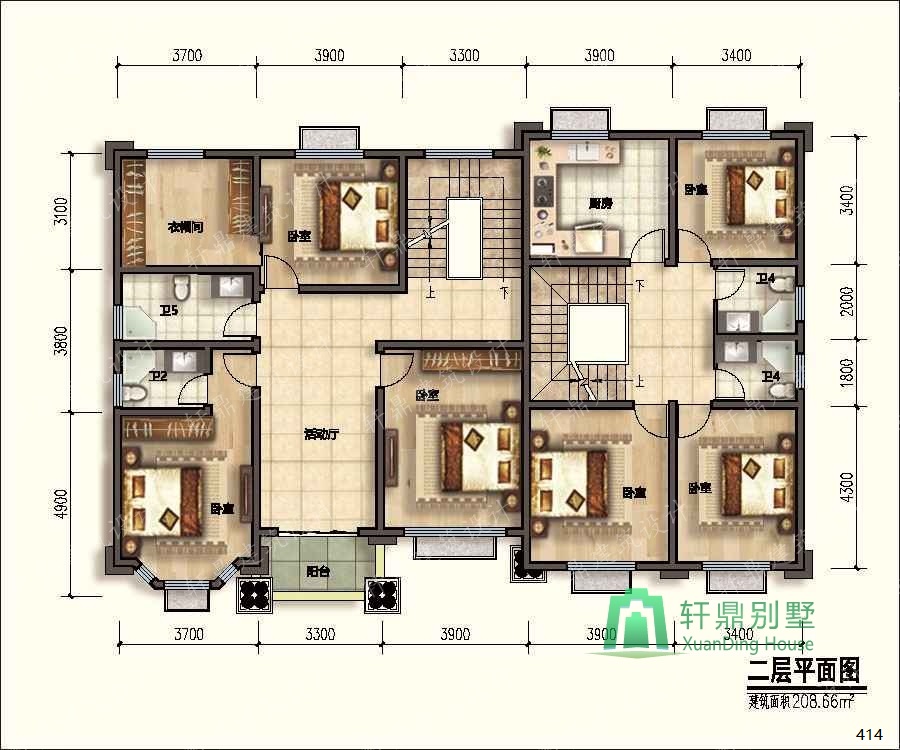

二層平面圖：

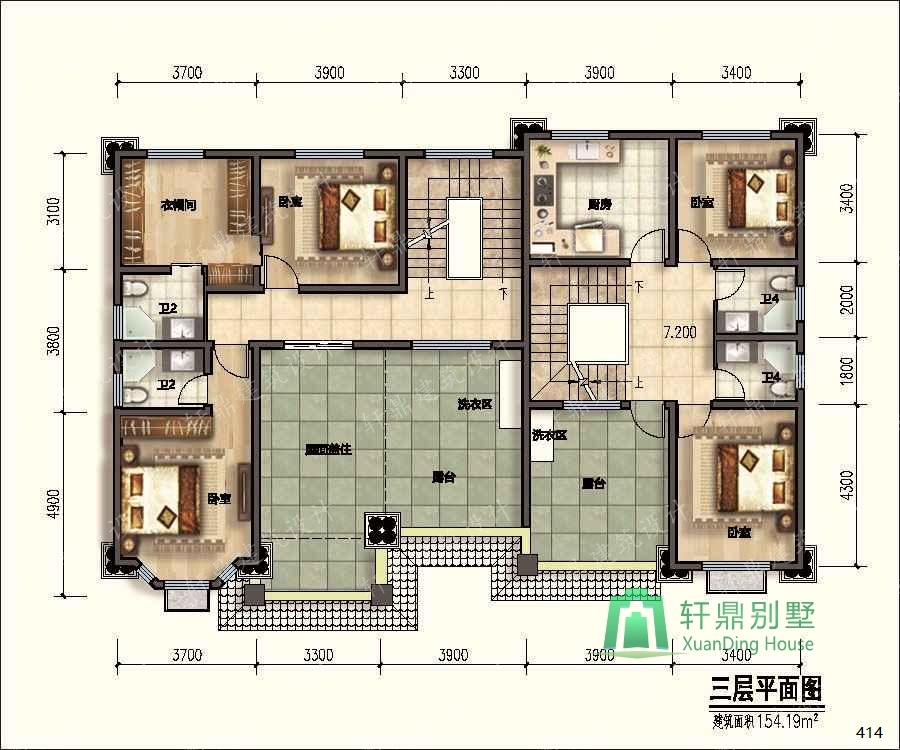

三層平面圖：

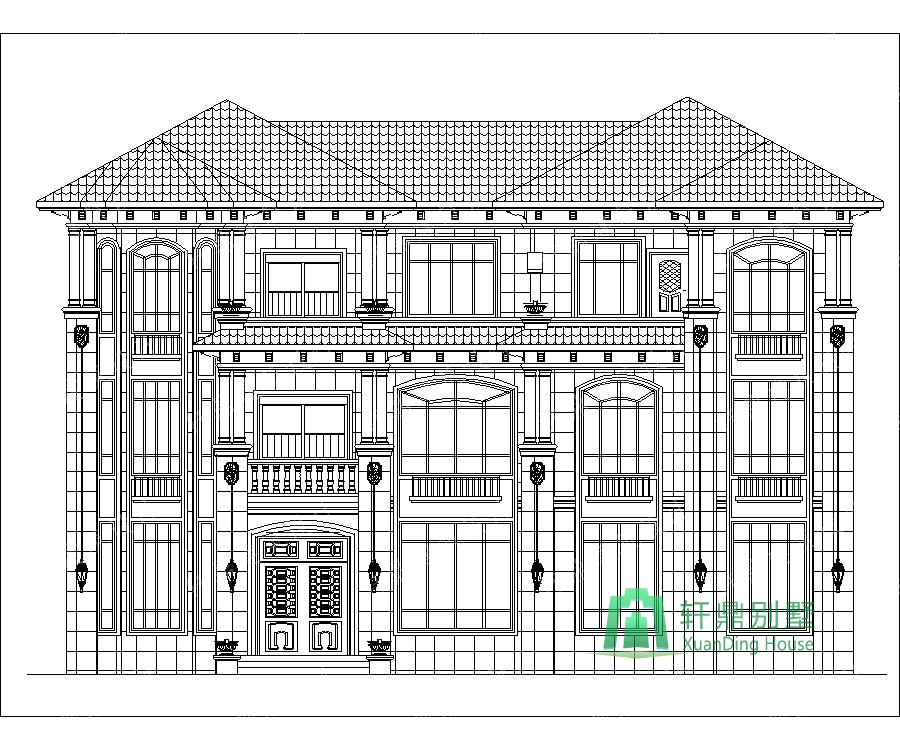

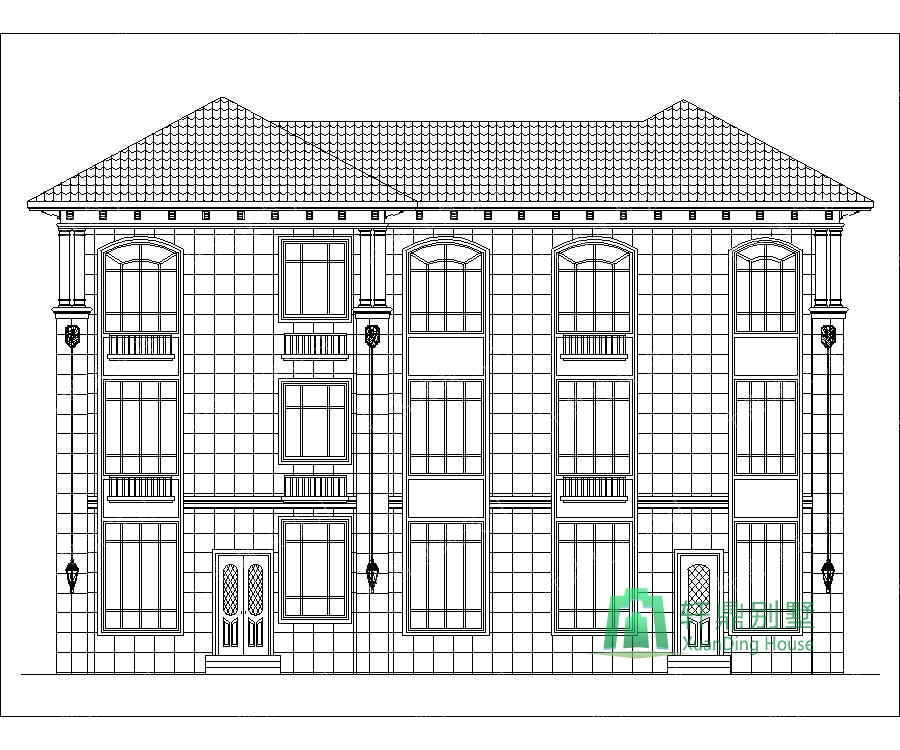

正立面圖：

背立面圖：

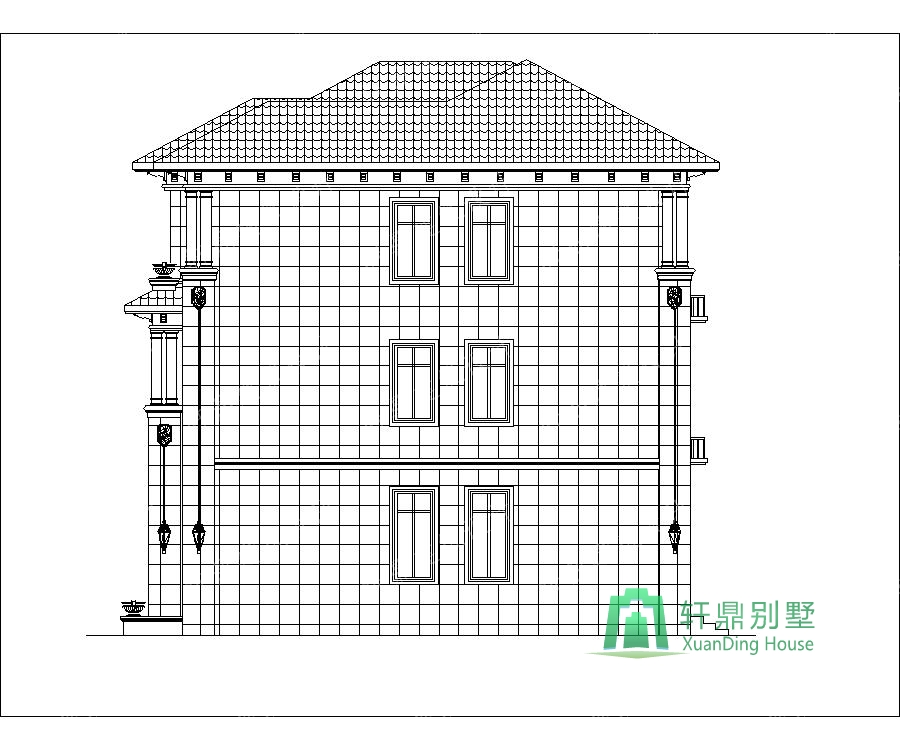

左立面圖：

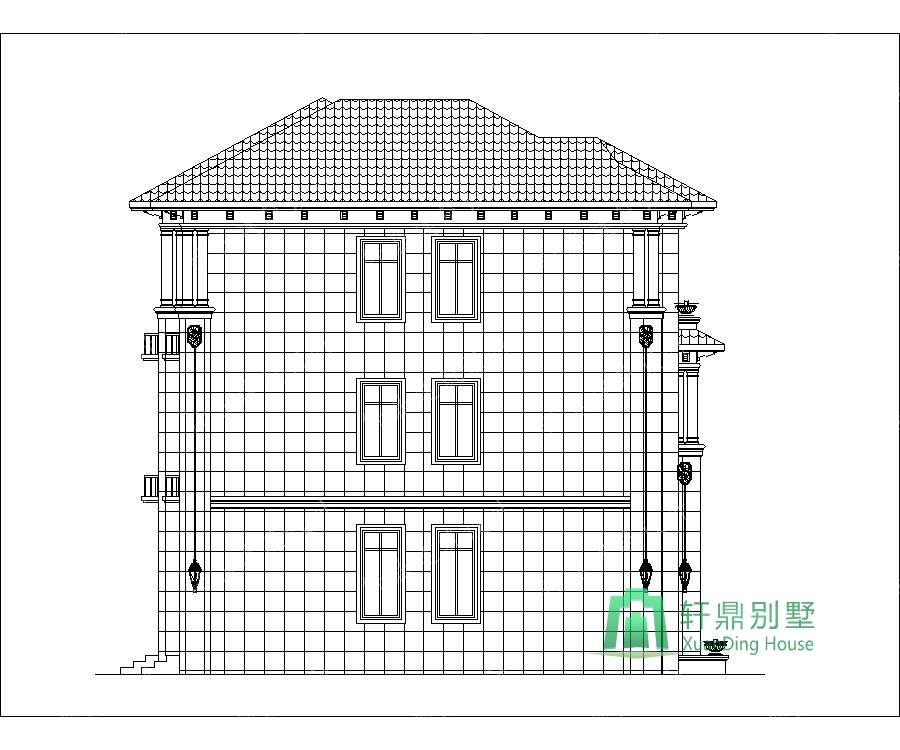

右立面圖：

    本套圖紙經過我公司各專業注冊工程師依照國家建筑行業標準設計、修訂、審核，已經完全達到國家規范設計標準要求，我們所有的圖紙均為施工藍圖，嚴格按照設計院標準出圖，每一套圖紙均蓋有公司設計公章，蓋有設計公章即對別墅設計圖紙結構安全負終身責任制，業主朋友可以放心購買，安心建房。

    圖紙質量決定圖紙價格，我們相信高質量的圖紙帶給建房者的是事半功倍的效果，而有的粗制濫造的設計圖紙，帶來是大量的施工問題、重復的建材投入、不安全的結構、以及錯誤百出的細節等等，所以請建房的朋友能慧眼識圖，相信軒鼎的實力。

    特別說明：我們的這套成品圖紙不包修改和調整，因?yàn)閳D紙調整是牽一發動全身，改圖甚至比重新設計還要復雜和花費精力，所以我們的圖紙都不做修改。

    圖紙非常詳細，若是您喜歡本套風格的設計圖，但是圖紙尺寸和房間功能不符合實際建房要求，這個可以聯系我們這里的主創設計師劉工來按需定制設計，這套全套施工圖及效果圖設計下來是5000的設計費用，若是地基尺寸正好吻合的也直接購買這個成品圖紙的話，這套成品圖紙價格是698元，有需要的朋友可以聯系我們訂購或者定制。
