軒鼎房屋圖紙

常見出現(xiàn)混凝土裂縫的原因

    由于混泥土的主城成分和構(gòu)造不同的原因，混凝土裂縫產(chǎn)生的原因也有很多種，常見的便有一下這些：

    1、大體積混凝土水化時產(chǎn)生的大量水化熱得不到散發(fā)，導(dǎo)致混凝土內(nèi)外溫差較大使混凝土的形變超過極限而引起的裂縫：

    2、混凝土在硬化的過程中由于干縮引起的體積變形受到約束時產(chǎn)生的裂縫，這種裂縫的寬度有時  會很大，甚至?xí)�貫穿整個構(gòu)件。

    3、在大厚度的構(gòu)件中，由于混凝土的塑性塌落受到模板或頂部鋼筋的抑制，在澆搗后數(shù)小時會發(fā)生這種由于混凝土塑性塌落引起的裂縫。

    4、當有約束時，混凝土熱脹冷縮所產(chǎn)生的體積脹縮因為受到約束力的限制，在內(nèi)部產(chǎn)生了溫度應(yīng)力，由于混凝土抗拉強度較低，容易被溫度引起的拉應(yīng)力拉裂從而產(chǎn)生溫度裂縫。(由于太陽曝曬產(chǎn)生裂縫是工程中最常見的現(xiàn)象)

    5、混凝土加水拌和后，水泥中的堿與活性骨料中的活性氧化硅起反應(yīng)，析出的膠狀堿—硅膠從周圍介質(zhì)中吸水膨脹，體積增大到三倍從而使混凝土脹裂產(chǎn)生裂縫。

    6、在炎熱或大風(fēng)天氣，混凝土表面水分蒸發(fā)過快以及混凝土水化熱高等，在混凝土澆筑后數(shù)小時仍處于塑性狀態(tài)時易產(chǎn)生塑性收縮裂縫。

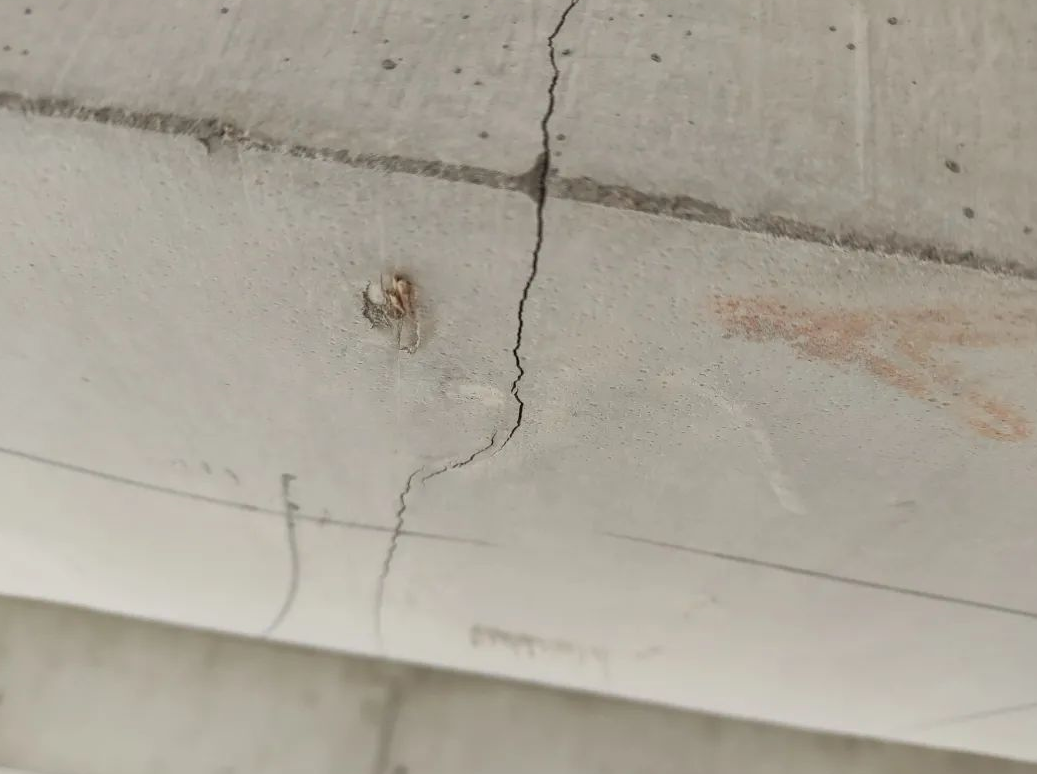

    7、構(gòu)件承受荷載所產(chǎn)生的裂縫：如、構(gòu)件在均布荷載或集中荷載作用下產(chǎn)生內(nèi)力彎矩，出現(xiàn)垂直于構(gòu)件縱軸的裂縫;構(gòu)件在較大剪力作用下，產(chǎn)生斜裂縫，并向上、下延伸。

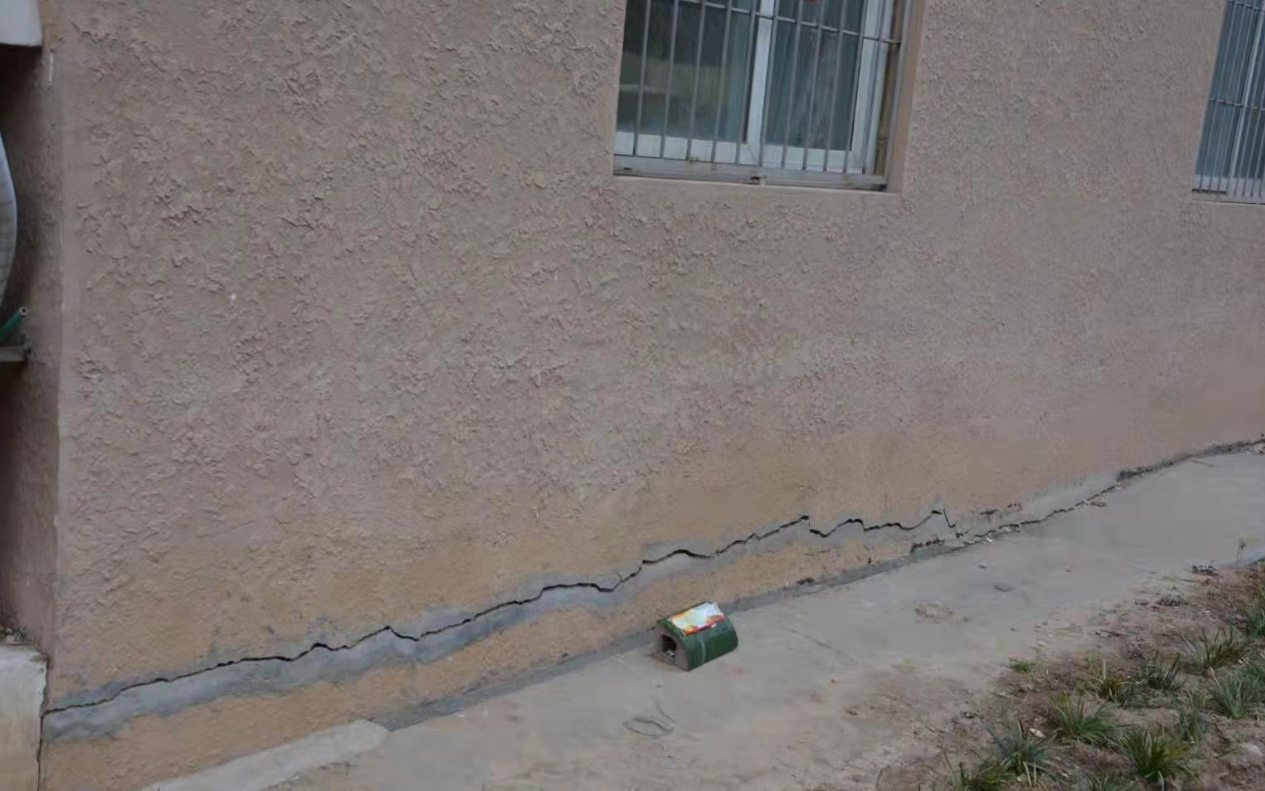

    8、當結(jié)構(gòu)的基礎(chǔ)出現(xiàn)不均勻沉降時，結(jié)構(gòu)構(gòu)件受到強迫變形，而使結(jié)構(gòu)構(gòu)件開裂，隨著不均勻沉陷的進一步發(fā)展，裂縫會進一步擴大。

    9、當鋼筋混凝土構(gòu)件處于不利的環(huán)境中，如海洋等時，由于混凝土保護層厚度過薄，特別是混凝土的密實性不良，環(huán)境中的氯離子和溶于海水中的氧會使混凝土中的鋼筋生銹生成氧化鐵。氧化鐵的體積比原來金屬的體積大得多，鐵銹體積膨脹，對周圍混凝土擠壓，使混凝土脹裂。這種裂縫一般沿鋼筋方向，比較容易識別。順鋼筋方向的裂縫發(fā)生后，更加速了鋼筋銹蝕過程，最后導(dǎo)致保護層成片剝落，這種順筋裂縫對耐久性的影響較大。

混凝土裂縫的修補方法

    現(xiàn)在混凝土裂縫修補的方法有很多：如表面修補法、灌漿嵌縫封堵法、結(jié)構(gòu)加固法、混凝土置換法、電化學(xué)防護法、仿生自愈合法等等，其中灌漿嵌縫封堵法又可分為壓力注漿法、開槽填補法和涂膜封閉法三種。

    如：某工程地下室出現(xiàn)的裂縫經(jīng)研究決定使用SJ-75混凝土裂縫修補劑進行修補，采用的方法是開槽填補法：首先用切割機在裂縫兩邊出寬×深=1.2cm×1.0cm的小槽，鑿除混凝土，清理干凈。再直接用水泥與修補劑配成水泥砂漿修補膏進行修補。具體操作如下：用毛筆或小刷子在混凝土裂縫處涂刷SJ-75裂縫修補劑兩遍，待以上涂膜干燥后，選用普通硅酸鹽水泥，用SJ-75修補劑調(diào)成水泥凈漿修補膏即可使用。(配比為：修補劑：水泥=1：3.5)裂縫填補分為兩次，第一次填補0.5 cm深，第二次填補漿體高出混凝土表面2~3m m。裂縫修補后除采用薄膜覆蓋，防止因雨淋等因素降低修補效果外，還要仍按原設(shè)計要求對修補出進行SJ防水涂料施工。特別要注意的是修補劑要存放于室內(nèi)，避免陽光直射和雨淋。施工溫度要求在4℃以上，避免在陰雨天氣施工。

    三種方法可以單獨使用，也可以同時使用。例如橋梁裂縫的修補可先注漿,在涂膜封閉;而對于路面、墩臺的粗大裂縫則采用開槽填補發(fā)為宜;為了防止鋼筋銹蝕，混凝土受到有害離子的腐蝕，則可以采用涂膜防水處理。

混凝土裂縫產(chǎn)生的原因

1、設(shè)計方面的原因

    1）設(shè)計結(jié)構(gòu)中的斷面突變而產(chǎn)生的應(yīng)力集中所產(chǎn)生的構(gòu)件裂縫。

    2）設(shè)計中對構(gòu)件施加預(yù)應(yīng)力不當，造成構(gòu)件的裂縫(偏心、應(yīng)力過大等)。

    3）設(shè)計中構(gòu)造鋼筋配置過少或過粗等引起構(gòu)件裂縫(如墻板、樓板)。

    4）設(shè)計中未充分考慮混凝土構(gòu)件的收縮變形。

    5）設(shè)計中采用的混凝土等級過高，造成用灰量過大，對收縮不利。

混凝土材料及配合比原因

(1)混凝土的收縮

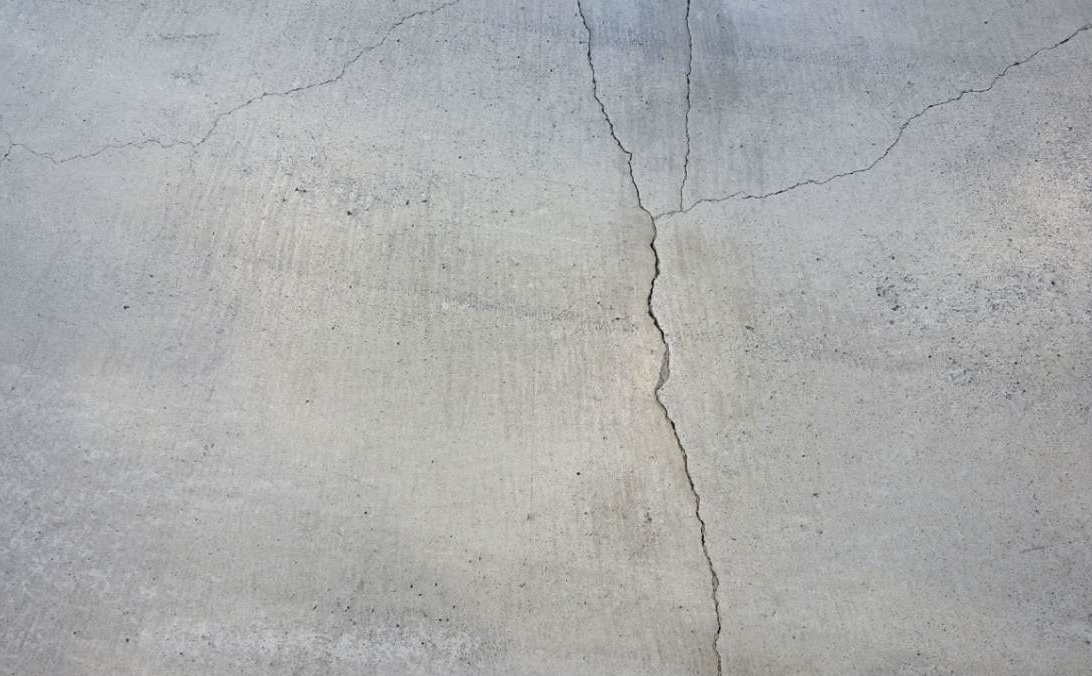

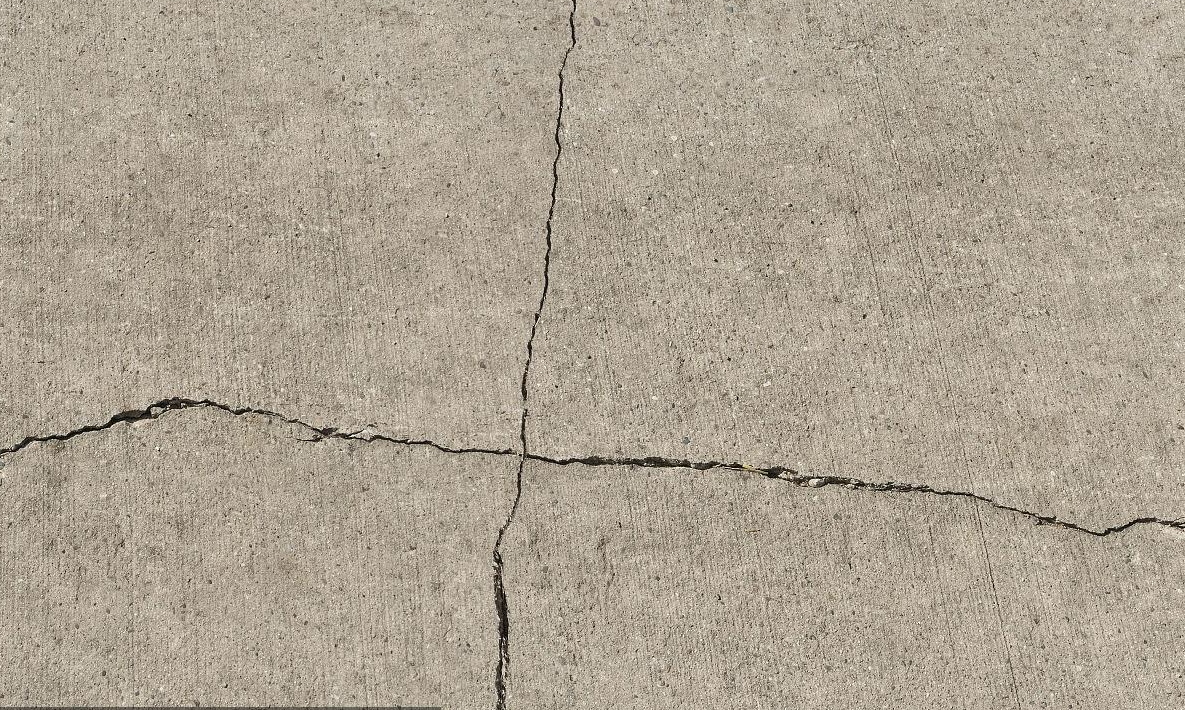

    混凝土的一個主要特性就是收縮，它在很大程度上影響混凝土的性能。收縮裂縫常出現(xiàn)在結(jié)構(gòu)構(gòu)件的變截面處，一般為規(guī)則的條狀，往往平行于受力鋼筋，很少交叉。收縮裂縫主要是在施工過程中由于水泥的自身水化熱及在外界氣溫的作用下而產(chǎn)生的，常發(fā)生在梁、板、柱等構(gòu)件及大體積混凝土中，而收縮裂縫極少會發(fā)生在預(yù)應(yīng)力構(gòu)件中。由收縮引起的微觀裂縫一旦產(chǎn)生并發(fā)展，將會引發(fā)結(jié)構(gòu)構(gòu)件的變形、開裂等現(xiàn)象，甚至是破壞的嚴重后果。混凝土收縮裂縫的危害較大，而暴露在大氣中的構(gòu)筑物尤是如此，影響更大。若不加以預(yù)防避免，可能會產(chǎn)生嚴重的后果。

（2）混凝土材料及配合比

    混凝土配合比若設(shè)計不當，將對混凝土的抗拉強度產(chǎn)生直接影響，它是造成混凝土開裂的重要原因之一。配合比不當包括水泥用量過大，含砂率不適當，水灰比過大，外加劑選用不當，骨料種類不佳等，這些因素相互間是密切關(guān)聯(lián)的。根據(jù)相關(guān)試驗數(shù)據(jù)：當用水量保持不變時，每增加10%的水泥用量，混凝土收縮率將會增加5%；而水泥用量保持不變時，每增加10%的用水量，混凝土強度將會下降20%，鋼筋與混凝土的粘結(jié)力也會下降10%。而根據(jù)近年來發(fā)現(xiàn)的現(xiàn)澆混凝土出現(xiàn)裂縫的情況，總結(jié)起來有以下幾個方面的原因[2]：

    1)粗細骨料中的含泥量過多容易造成混凝土收縮率的增大。

    2)所采用的集料顆粒級配不良或使用不合適的間斷級配，將會引起混凝土收縮率的增大，從而導(dǎo)致裂縫的產(chǎn)生。

    3)所采用的骨料粒徑越細、針片含量越大，單方混凝土的用水量、用灰量也越大，從而導(dǎo)致收縮率的增大。

    4)如果混凝土的摻和料、外加劑不合適的、或者摻量不當，也會大大增加混凝土的收縮率。

    5)水泥品種也是導(dǎo)致混凝土裂縫的原因之一，例如礦渣硅酸鹽水泥收縮性比普通硅酸鹽水泥大。

    6)混凝土強度和水泥等級也對混凝土裂縫產(chǎn)生一定的影響，一般說來，混凝土設(shè)計強度越高，構(gòu)件脆性越大，越容易引起開裂。而水泥強度越高、越細、早強越高，對混凝土開裂的影響程度也越大。

3、施工及現(xiàn)場養(yǎng)護原因

    1)現(xiàn)澆混凝土，如果其振搗方式或插入不當，如過振、漏振或過快抽撤振搗棒，都將會對混凝土的密實性和均勻性產(chǎn)生影響，從而導(dǎo)致裂縫的產(chǎn)生。

    2）在高空澆注混凝土?xí)r，如果風(fēng)速過大或由于烈日暴曬，都會增大混凝土的收縮值。

    3)對大體積混凝土工程來說，如果缺少二次抹面，將容易導(dǎo)致混凝土表面收縮裂縫的產(chǎn)生。

    4)當進行大體積混凝土澆注過程中，如果現(xiàn)場混凝土降溫及保溫工作不到位和水化熱計算不準確，導(dǎo)致混凝土內(nèi)部溫度過高或內(nèi)外溫差過大，致使混凝土產(chǎn)生溫度裂縫。

    5)如果現(xiàn)場養(yǎng)護不到位，將會引發(fā)混凝土早期脫水，從而引起收縮裂縫。

    6)現(xiàn)場模板拆除過早或拆除方法不當，會引起拆模裂縫。

    7)如果現(xiàn)場預(yù)應(yīng)力張拉不當，例如超張、偏心等，都會引起混凝土張拉裂縫的產(chǎn)生。

    8）為了盲目搶工期，施工過程中在混凝土沒達到強度要求就過早上荷載，進行吊裝材料、砌磚等作業(yè)，導(dǎo)致混凝土破壞產(chǎn)生裂縫。在施工中，應(yīng)該嚴格按照操作程序施工，杜絕過早上荷載和拆模板。

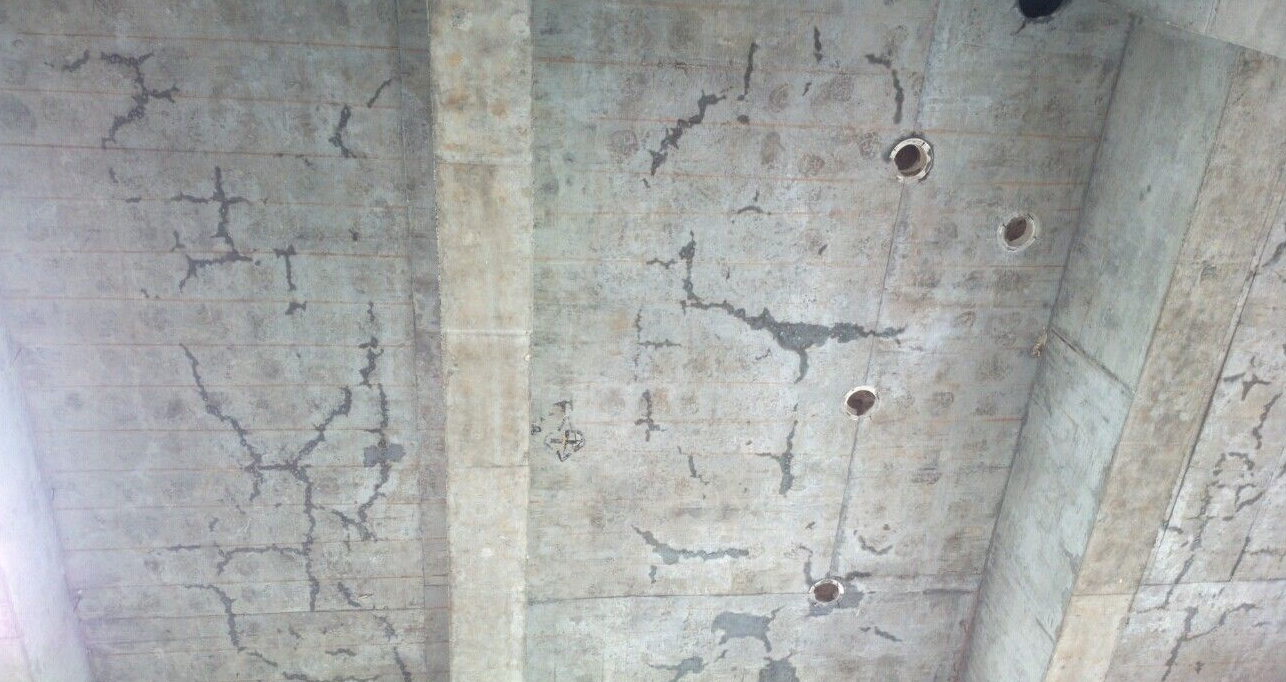

以上這些因素都可能會引發(fā)混凝土較大的收縮，產(chǎn)生疏松裂縫或龜裂裂縫，導(dǎo)致混凝土微觀裂縫迅速發(fā)展成為宏觀裂縫。

成品使用過程的原因

    (4)外界因素——使用過程中的各種原因

    1)構(gòu)筑物或建筑物基礎(chǔ)發(fā)生不均勻沉降，也會發(fā)生沉降裂縫。

    2)野蠻裝修，隨意拆除承重墻或鑿洞等，引起裂縫。

    3)使用荷載超過正常使用荷載。

    4)周圍環(huán)境的影響，如酸、堿、鹽等對建筑物或構(gòu)筑物的侵蝕，而產(chǎn)生裂縫。

    5)意外事件，例如火災(zāi)、輕度地震等也會引起建筑物或構(gòu)筑物的裂縫。

    裂縫的產(chǎn)生及出現(xiàn)不僅會對結(jié)構(gòu)的整體性和剛度產(chǎn)生影響，還會導(dǎo)致鋼筋的銹蝕、加速混凝土的碳化、降低混凝土的耐久性和抗疲勞、抗?jié)B能力。而不同的混凝土裂縫需要根據(jù)裂縫本身的性質(zhì)及其具體情況加以區(qū)別對待、及時處理，從而保證建筑物在使用過程中的安全性。
